Ubiquiti UniFi USW Aggregation 8-portni 10G switch

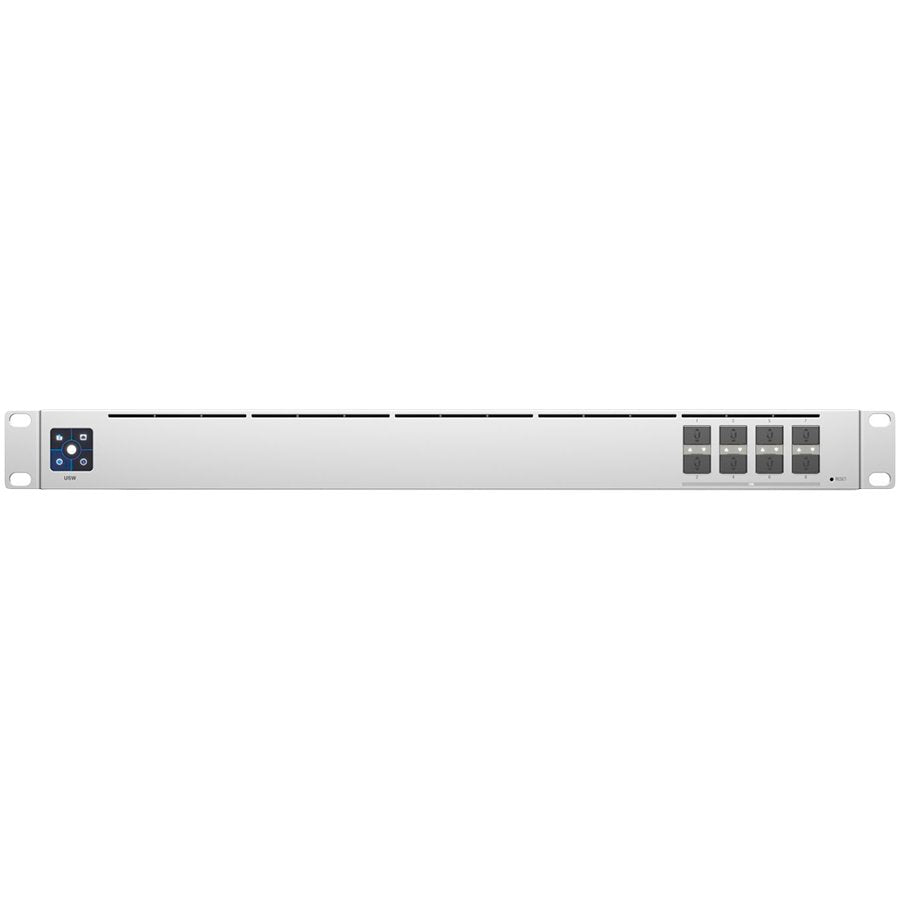

Ubiquiti UniFi Switch Aggregation – 8-portni 10G SFP+ agregacijski switch

Ubiquiti UniFi Switch Aggregation je upravljivi Layer 2 switch s osam SFP+ priključaka koji podržavaju mrežne brzine od 1 i 10 Gbps. Namijenjen je povezivanju više mrežnih switcheva, servera, mrežnih sistema za pohranu i radnih stanica u jednu brzu 10-gigabitnu mrežnu jezgru.

Switching kapacitet od 160 Gbps i neblokirajući protok od 80 Gbps omogućavaju istovremeni dvosmjerni rad svih osam 10G portova. Uređaj se integrira u UniFi Network, gdje se može centralno nadzirati i konfigurirati zajedno s ostalom kompatibilnom Ubiquiti mrežnom opremom.

Osam 10G SFP+ priključaka

Svih osam SFP+ portova podržava brzine od 1 i 10 Gbps. Mogu se koristiti za povezivanje kompatibilnih switcheva, servera, NAS uređaja i radnih stanica opremljenih odgovarajućim mrežnim karticama.

Ovisno o udaljenosti i vrsti instalacije, povezivanje se može ostvariti kompatibilnim optičkim SFP ili SFP+ modulima, DAC kablovima za kratke udaljenosti ili odgovarajućim SFP+ na RJ45 modulima. Moduli i mrežni kablovi nisu integrirani u switch i moraju se odabrati zasebno prema željenoj brzini, udaljenosti i vrsti veze.

USW Aggregation nema ugrađene klasične RJ45 Ethernet priključke. Za direktno povezivanje uređaja standardnim bakrenim mrežnim kablom potreban je kompatibilan SFP+ na RJ45 modul. Prije kupovine modula treba provjeriti podržanu brzinu, potrošnju i kompatibilnost s ovim switchom.

Agregacijska tačka za bržu mrežnu infrastrukturu

Glavna namjena ovog modela nije direktno povezivanje velikog broja krajnjih uređaja, nego objedinjavanje više brzih mrežnih veza. Može se postaviti u središte infrastrukture i koristiti za povezivanje pristupnih switcheva iz različitih dijelova objekta, čime se smanjuje mogućnost da standardna gigabitna uplink veza postane usko grlo.

Primjer takve instalacije može uključivati više UniFi switcheva povezanih 10G vezama, server za poslovne aplikacije, mrežni sistem za pohranu i radnu stanicu kojoj je potreban brži pristup velikim datotekama. Stvarna brzina zavisi od korištenih modula, kablova, mrežnih kartica i mogućnosti povezanih uređaja.

Switching kapacitet od 160 Gbps

Neblokirajući protok od 80 Gbps odgovara ukupnom jednosmjernom kapacitetu osam 10G portova, dok switching kapacitet od 160 Gbps uključuje istovremeni prijenos u oba smjera. Brzina prosljeđivanja iznosi približno 119 miliona paketa u sekundi.

MAC tabela podržava do 16.000 adresa, dok međuspremnik paketa ima kapacitet od 1,5 MB. Switch podržava do 1.000 VLAN mreža, što ostavlja dovoljno prostora za segmentaciju složenije poslovne infrastrukture.

Layer 2 funkcije i agregacija veza

Podrška za LACP agregaciju omogućava spajanje više fizičkih veza u jednu logičku vezu s većim ukupnim kapacitetom i mogućnošću nastavka rada ako jedna od spojenih veza zakaže. Ova funkcija zahtijeva pravilnu konfiguraciju i podršku na oba povezana uređaja.

Dostupne su i funkcije poput STP i RSTP zaštite od mrežnih petlji, IGMP Snooping kontrole multicast saobraćaja, IEEE 802.1X kontrole pristupa, DHCP Snooping zaštite, izolacije portova, port mirroringa, jumbo okvira, Voice VLAN podrške i ograničavanja mrežnog saobraćaja.

USW Aggregation je Layer 2 switch i nije zamjena za ruter ili napredni Layer 3 uređaj. Rutiranje između različitih mreža i internet pristup mora osigurati kompatibilan gateway ili ruter.

Centralizirano upravljanje kroz UniFi Network

Switch se usvaja i konfigurira kroz UniFi Network. Administrator može pregledati stanje svih portova, brzinu uspostavljene veze, mrežni saobraćaj i povezane uređaje te na jednom mjestu uređivati VLAN postavke i druge podržane mrežne funkcije.

Prednji ekran osjetljiv na dodir veličine 1,3 inča omogućava brz pregled osnovnih informacija o uređaju i mrežnim vezama neposredno na switchu.

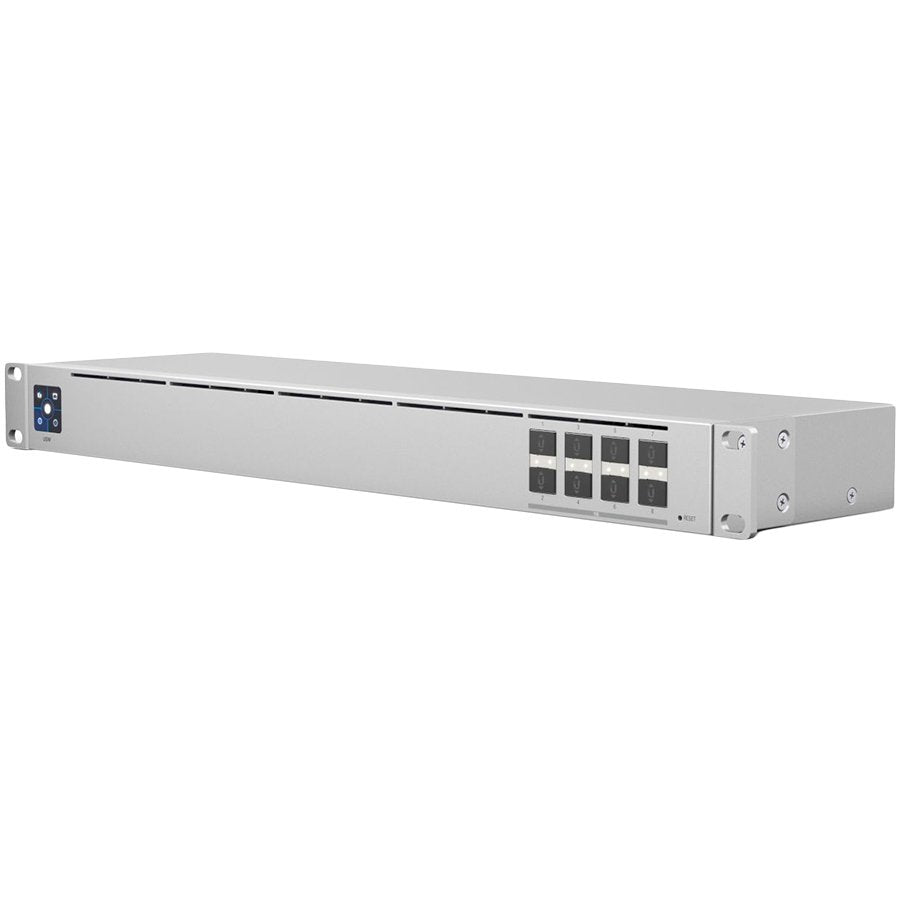

Kompaktna 1U rack izvedba

Metalno kućište širine 442,4 mm predviđeno je za postavljanje u standardni 19-inčni rack ormar i zauzima jednu visinsku jedinicu. Dubina od samo 120 mm olakšava ugradnju u pliće komunikacijske ormare, dok masa iznosi približno 2,65 kg.

Ugrađeno napajanje radi na ulaznom naponu od 100 do 240 V AC. Maksimalna potrošnja uređaja iznosi 36 W zajedno s ugrađenim SFP modulima. Predviđen je za rad na temperaturama od -5 °C do 40 °C i relativnoj vlažnosti od 10% do 90% bez kondenzacije.

Ključne karakteristike

• Agregacijski Layer 2 switch za UniFi mreže
• Osam SFP+ priključaka brzine 1/10 Gbps
• Switching kapacitet od 160 Gbps
• Neblokirajući protok od 80 Gbps
• Brzina prosljeđivanja od približno 119 Mpps
• MAC tabela kapaciteta 16.000 adresa
• Podrška za do 1.000 VLAN mreža
• LACP agregacija mrežnih veza
• STP, RSTP, IGMP Snooping i IEEE 802.1X
• Podrška za jumbo okvire i port mirroring
• Centralizirano upravljanje kroz UniFi Network
• Prednji 1,3-inčni ekran osjetljiv na dodir
• Interno napajanje i 1U rack kućište

Tehničke specifikacije

• Proizvođač: Ubiquiti
• Model: UniFi Switch Aggregation
• Oznaka modela: USW-AGGREGATION-EU
• Tip uređaja: upravljivi Layer 2 agregacijski switch
• SFP+ priključci: 8 × 1/10 Gbps
• Ugrađeni RJ45 priključci: nema
• Switching kapacitet: 160 Gbps
• Neblokirajući protok: 80 Gbps
• Brzina prosljeđivanja: približno 119 Mpps
• MAC tabela: 16K
• Međuspremnik paketa: 1,5 MB
• Podržane VLAN mreže: do 1.000
• Napajanje: interno, 100–240 V AC, 50/60 Hz
• Maksimalna potrošnja: 36 W sa SFP modulima
• Montaža: 19-inčni rack, 1U
• Dimenzije: 442,4 × 120 × 43,7 mm
• Masa: približno 2,65 kg
• Materijal kućišta: čelik
• Radna temperatura: od -5 °C do 40 °C
• Certifikati: CE, FCC i IC
• Garancija: 12 mjeseci
