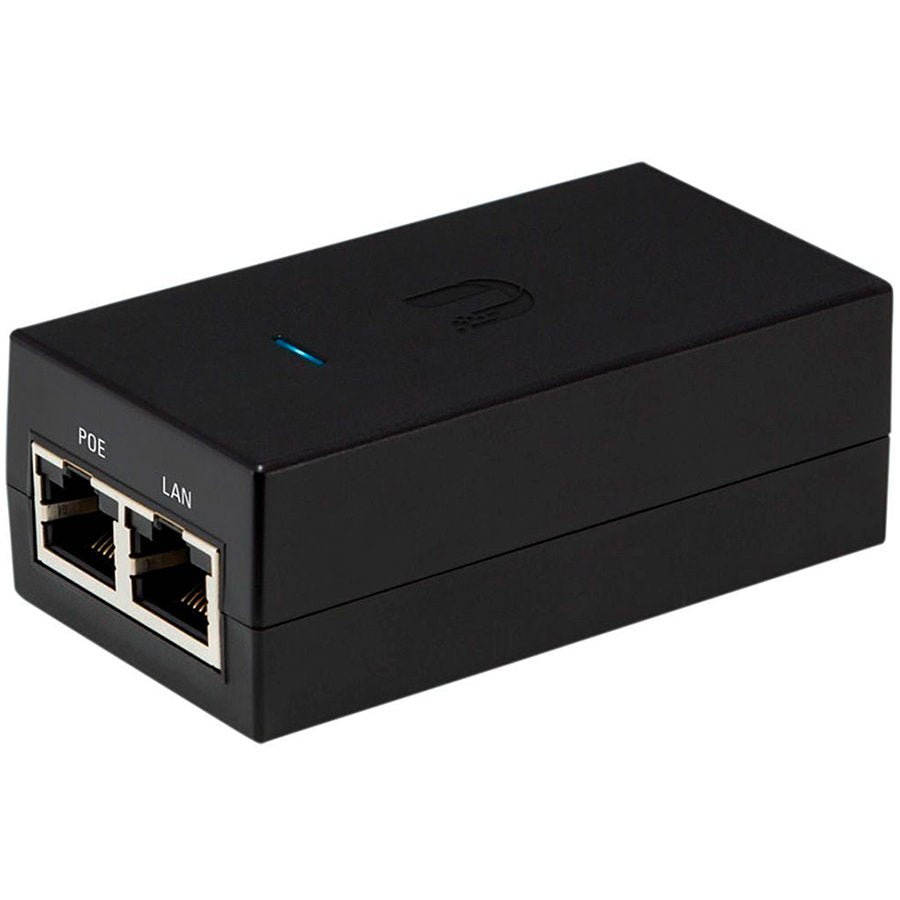

Ubiquiti POE-24-12W-G PoE injektor 24V 12W

Ubiquiti POE-24-12W-G – Gigabit PoE injektor za kompatibilne 24 V uređaje

Ubiquiti POE-24-12W-G je kompaktan pasivni PoE injektor namijenjen napajanju kompatibilne mrežne opreme preko Ethernet kabla. Pruža izlaz od 24 V DC pri struji do 0,5 A, odnosno najveću izlaznu snagu od 12 W. Gigabitni mrežni priključci omogućavaju korištenje s uređajima koji podržavaju brzinu prijenosa podataka do 1 Gb/s.

Adapter je praktično rješenje kada kompatibilni Ubiquiti pristupni uređaj, antenu, usmjerivač ili drugu 24 V pasivnu PoE opremu treba napajati bez zasebnog PoE preklopnika. Električna energija i mrežni podaci prenose se prema uređaju jednim Ethernet kablom, što pojednostavljuje instalaciju na mjestima gdje u neposrednoj blizini mrežnog uređaja nema električne utičnice.

• Pasivni PoE izlaz od 24 V DC
• Izlazna struja do 0,5 A
• Najveća izlazna snaga od 12 W
• Podrška za Gigabit Ethernet
• Dva oklopljena RJ45 priključka: LAN i PoE
• Napajanje preko parova 4, 5 (+) i 7, 8 (-)
• Tipka za resetovanje kompatibilnog udaljenog uređaja
• Zaštita od prenapona i impulsnih smetnji
• Ulazni napon od 100 do 240 V AC
• Kompaktne dimenzije 87 × 44 × 29 mm

Napajanje i podaci preko jednog Ethernet kabla

Na priključak označen kao LAN povezuje se mrežni preklopnik, usmjerivač ili drugi izvor mrežne veze. Na PoE priključak povezuje se kompatibilni uređaj koji prihvata 24 V pasivno PoE napajanje. Injektor zatim prosljeđuje mrežne podatke i dodaje električno napajanje na izlazni Ethernet kabl.

Model POE-24-12W-G ima Gigabit LAN podršku, zbog čega je prikladan za kompatibilne uređaje s 10/100/1000 Mb/s Ethernet priključkom. Stvarna mrežna brzina zavisi od povezanih uređaja, kvaliteta i kategorije kabla, njegove dužine te cjelokupne mrežne infrastrukture.

Važna kompatibilnost s pasivnim PoE uređajima

Ovaj adapter koristi pasivno PoE napajanje. To znači da na PoE izlazu stalno pruža fiksni napon bez automatskog pregovaranja s povezanim uređajem. Nije univerzalna zamjena za IEEE 802.3af, 802.3at ili 802.3bt PoE injektore.

Prije povezivanja obavezno treba provjeriti da uređaj podržava 24 V pasivno PoE napajanje, izlaznu snagu do 12 W i raspored napajanja preko parova 4, 5 (+) i 7, 8 (-). PoE izlaz ne smije se povezivati direktno s računarom, štampačem ili drugom opremom koja nije predviđena za odgovarajuće pasivno PoE napajanje jer može doći do oštećenja.

Zaštita mrežne opreme

Ubiquiti POE-24-12W-G ima zaštitu u diferencijalnom i zajedničkom režimu, zaštitu ograničavanjem napona te deklarisano vrijeme odziva kraće od jedne nanosekunde. Najveće deklarisano pražnjenje prenaponskog impulsa iznosi 1.500 A za napojni dio, dok je vršna impulsna struja podatkovnog dijela 36 A.

Zaštitne funkcije pomažu u smanjenju rizika od oštećenja izazvanih prenaponskim i elektrostatičkim pojavama, ali ne mogu garantovati zaštitu od svakog električnog udara ili udara groma. Za pravilno odvođenje smetnji potreban je uzemljen električni priključak, odgovarajući napojni kabl i pravilno izvedena mrežna instalacija.

Reset tipka i univerzalni AC ulaz

Adapter ima tipku i mogućnost udaljenog resetovanja kompatibilne Ubiquiti opreme. Univerzalni ulaz od 100 do 240 V AC pri frekvenciji od 50 ili 60 Hz omogućava korištenje u različitim električnim mrežama uz odgovarajući napojni kabl.

IEC-320 C6 ulaz nalazi se na kućištu adaptera, dok dva oklopljena RJ45 priključka služe za mrežni ulaz i PoE izlaz. Adapter nema zaseban indikator aktivnosti LAN veze, pa se stanje mrežne veze provjerava preko povezane opreme.

Kompaktno kućište

Dimenzije injektora iznose 87 × 44 × 29 mm, a neto masa približno 99 g. Predviđen je za rad pri temperaturi okoline od 0 do 40 °C i relativnoj vlažnosti od 35 do 95% bez kondenzacije. Raspon temperature skladištenja iznosi od -30 do 70 °C.

Tehničke specifikacije

• Brend: Ubiquiti
• Model: POE-24-12W-G
• Šifra proizvoda: POE-24-12W-G_EU
• Vrsta proizvoda: pasivni PoE injektor
• Izlazni napon: 24 V DC
• Izlazna struja: 0,5 A
• Najveća izlazna snaga: 12 W
• Mrežni priključci: 2× oklopljeni RJ45, LAN i PoE
• Gigabit Ethernet podrška: da
• Indikator LAN aktivnosti: ne
• Udaljeno resetovanje: da
• Reset tipka: da
• Dvoparno napajanje: pinovi 4, 5 (+) i 7, 8 (-)
• Četveroparno napajanje: ne
• Nazivni ulaz: 100–240 V AC, 50/60 Hz
• Ulazna struja: 0,3 A pri 120 V AC / 0,2 A pri 240 V AC
• AC priključak: IEC-320 C6
• Efikasnost: najmanje 75%
• Izlazno talasanje: najviše 1%
• Frekvencija preklapanja: 50 kHz
• Regulacija ulaznog napona: najviše 3%
• Regulacija opterećenja: najviše 5%
• Prenaponska zaštita: diferencijalni i zajednički režim
• Zaštita ograničavanjem napona: 11 V podatkovni dio / 60 V napojni dio
• Najveće prenaponsko pražnjenje: 1.500 A, 8/20 µs, napojni dio
• Vršna impulsna struja: 36 A, 10/1000 µs, podatkovni dio
• Vrijeme odziva zaštite: kraće od 1 ns
• Radna temperatura: od 0 do 40 °C
• Temperatura skladištenja: od -30 do 70 °C
• Radna vlažnost: 35–95%, bez kondenzacije
• Dimenzije: 87 × 44 × 29 mm
• Neto masa: približno 99 g
• Certifikati: CE, FCC, IC i UL
• Boja: crna
• EAN/UPC: 810354023002

Napomena: Prije povezivanja provjerite zahtijeva li uređaj tačno 24 V pasivno PoE napajanje i troši li najviše 12 W. PoE izlaz nemojte povezivati s uređajem koji ne podržava navedeni napon, polaritet i način napajanja.
