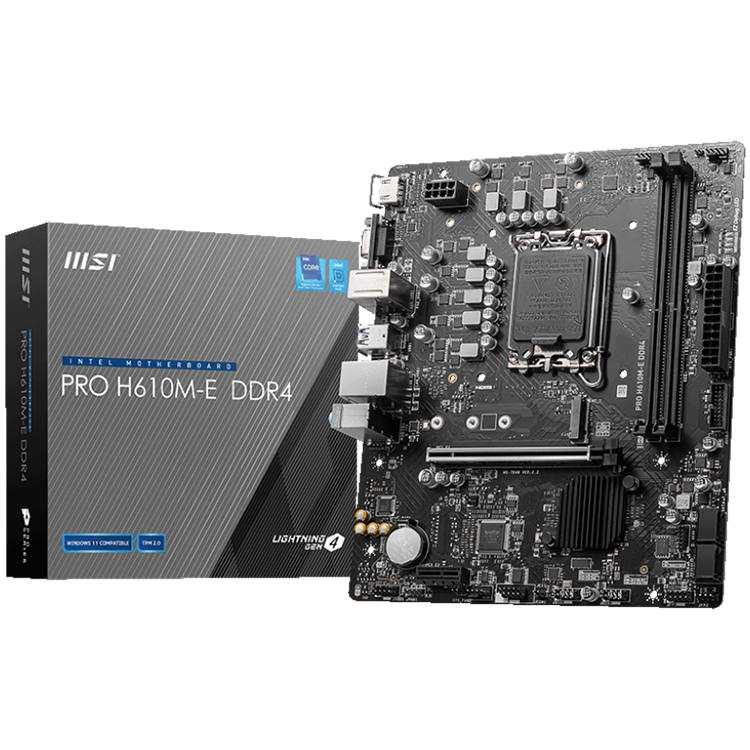

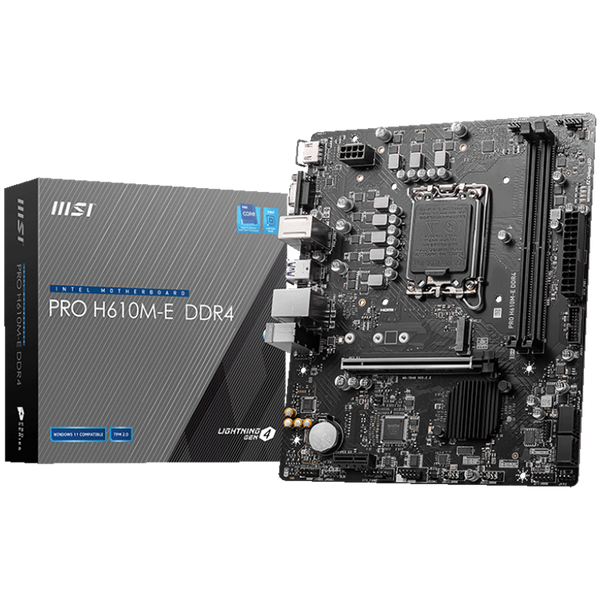

MSI PRO H610M-E DDR4 LGA1700 matična ploča

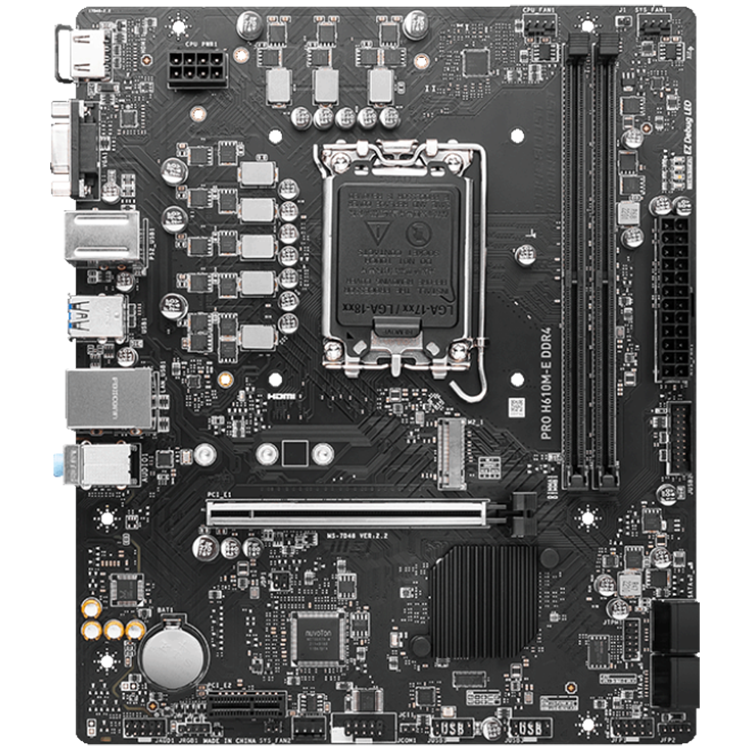

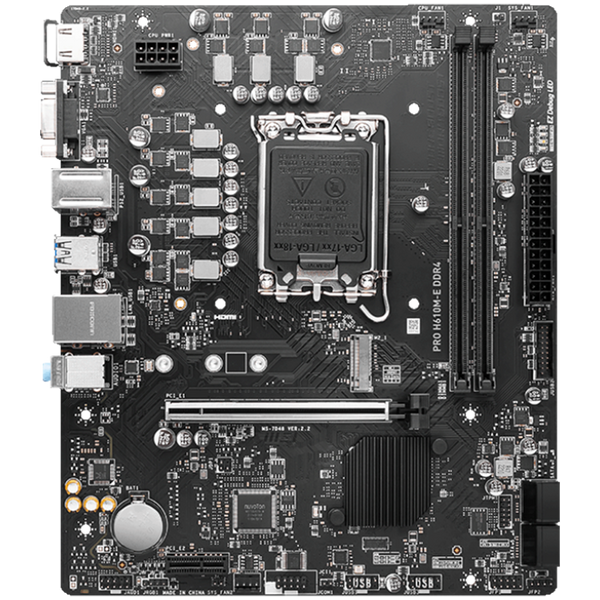

MSI PRO H610M-E DDR4 je kompaktna Micro-ATX matična ploča zasnovana na Intel H610 čipsetu i LGA1700 procesorskom podnožju. Namijenjena je sastavljanju pouzdanog kućnog, uredskog ili poslovnog desktop računara s Intel procesorom 12., 13. ili 14. generacije, DDR4 memorijom i mogućnošću ugradnje M.2 ili SATA uređaja za pohranu.

Ploča podržava do 64 GB DDR4 memorije, PCIe 4.0 x16 grafičku karticu, jedan M.2 SSD i četiri SATA uređaja. HDMI i VGA izlazi omogućavaju korištenje integrisane grafike kompatibilnog procesora, dok Gigabit Ethernet, USB 3.2 Gen 1 i Realtek 7.1-kanalni zvuk pokrivaju osnovne potrebe savremenog desktop sistema.

Intel LGA1700 platforma

MSI PRO H610M-E DDR4 koristi LGA1700 podnožje i prema aktuelnoj MSI specifikaciji podržava Intel Core procesore 12., 13. i 14. generacije, kao i odgovarajuće Intel Pentium Gold i Celeron modele. Podrška za pojedine novije procesore može zahtijevati odgovarajuću verziju BIOS-a.

Prije kupovine procesora preporučuje se provjeriti MSI listu podržanih CPU modela i BIOS verziju potrebnu za tačnu oznaku procesora. Ovo je posebno važno pri ugradnji procesora 13. ili 14. generacije u ploču koja je duže vrijeme bila na skladištu.

Procesor i hladnjak nisu dio matične ploče. Potrebno je zasebno odabrati kompatibilan LGA1700 procesor, odgovarajući CPU hladnjak i napajanje sa standardnim 24-pinskim ATX te 8-pinskim CPU priključkom.

Dva DDR4 memorijska utora

Ploča posjeduje dva 288-pinska DDR4 DIMM utora i podržava ukupno do 64 GB Non-ECC Unbuffered memorije. Dual-channel način rada dostupan je kada se koriste dva odgovarajuća memorijska modula.

Podržane su DDR4 brzine do 3200 MHz, uz niže kompatibilne frekvencije koje zavise od procesora, memorijskih modula i BIOS postavki. MSI u službenom priručniku navodi i podršku za Intel XMP profile, ali stvarna dostupna brzina ne može premašiti ograničenja procesora, čipseta i konkretne konfiguracije.

Za najpredvidljiviji rad preporučuje se korištenje kompleta od dva identična modula. Moduli različitog kapaciteta, brzine ili organizacije mogu raditi zajedno, ali sistem tada može koristiti zajedničku nižu frekvenciju ili drugačije memorijske postavke.

PCIe 4.0 x16 za grafičku karticu

Glavni PCIe x16 utor povezan je s procesorom i podržava brzinu do PCIe 4.0 x16. Namijenjen je ugradnji zasebne grafičke kartice ili druge kompatibilne kartice pune širine. Stvarna PCIe generacija zavisi i od mogućnosti ugrađenog procesora i dodatne kartice.

Dostupan je i jedan PCIe 3.0 x1 utor povezan s Intel H610 čipsetom. Može se koristiti za kompatibilnu zvučnu, mrežnu, USB, capture ili drugu proširivu karticu. Prije ugradnje grafičke kartice s većim hladnjakom treba provjeriti hoće li njena debljina zakloniti manji PCIe utor.

M.2 SSD i četiri SATA priključka

Za brzu sistemsku pohranu ploča nudi jedan M.2 Key M utor. Podržani su M.2 uređaji dužine 2242, 2260 i 2280, uključujući PCIe NVMe SSD diskove brzine do PCIe 3.0 x4 i kompatibilne M.2 SATA SSD diskove.

Pored M.2 utora dostupna su četiri SATA 6 Gb/s priključka za 2,5-inčne SSD diskove, 3,5-inčne tvrde diskove i optičke uređaje. Važno je znati da se SATA5 priključak isključuje kada se u M.2 utor ugradi SATA M.2 SSD. Ovo ograničenje ne odnosi se na PCIe NVMe M.2 SSD.

Ploča nema drugi M.2 utor, pa korisnici koji planiraju više NVMe diskova trebaju unaprijed uzeti u obzir mogućnosti proširenja.

HDMI i VGA videoizlazi

Na stražnjem panelu nalaze se HDMI 1.4 i VGA priključak. HDMI podržava prikaz do 4K rezolucije pri 30 Hz, dok VGA podržava rezolucije do 2048 × 1536 pri 50 Hz, zavisno od procesora i monitora.

Videoizlazi rade samo kada ugrađeni procesor posjeduje aktivnu integrisanu grafiku. Intel procesori s oznakom „F“, poput određenih Core i3-F, i5-F, i7-F ili i9-F modela, nemaju integrisanu grafiku, pa je uz njih obavezna zasebna grafička kartica.

Gigabitna mreža i 7.1-kanalni zvuk

Realtek RTL8111H mrežni kontroler pruža žičnu vezu brzine do 1 Gb/s putem RJ-45 priključka. Integrisani Wi-Fi i Bluetooth nisu uključeni, ali se bežična povezivost može dodati odgovarajućim USB ili PCIe adapterom.

Za zvuk se koristi Realtek ALC897 kodek s podrškom za 7.1-kanalni High Definition Audio. Stražnji panel ima tri 3,5-milimetarska audio priključka, dok se za određene višekanalne konfiguracije koristi i prednji audio panel kućišta.

USB priključci i interni konektori

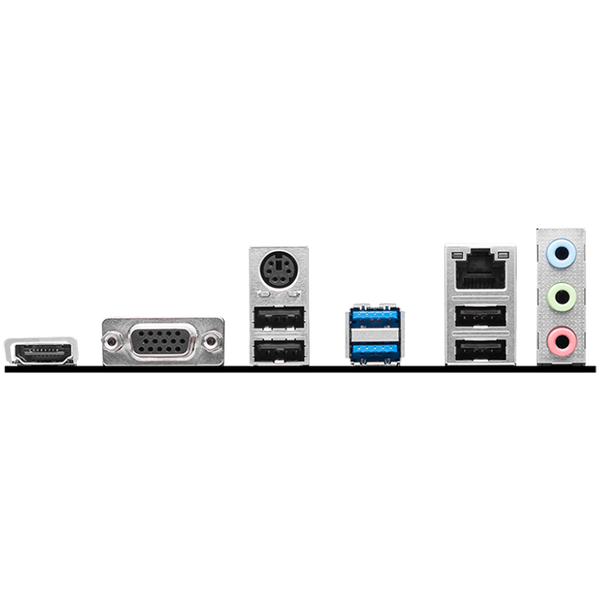

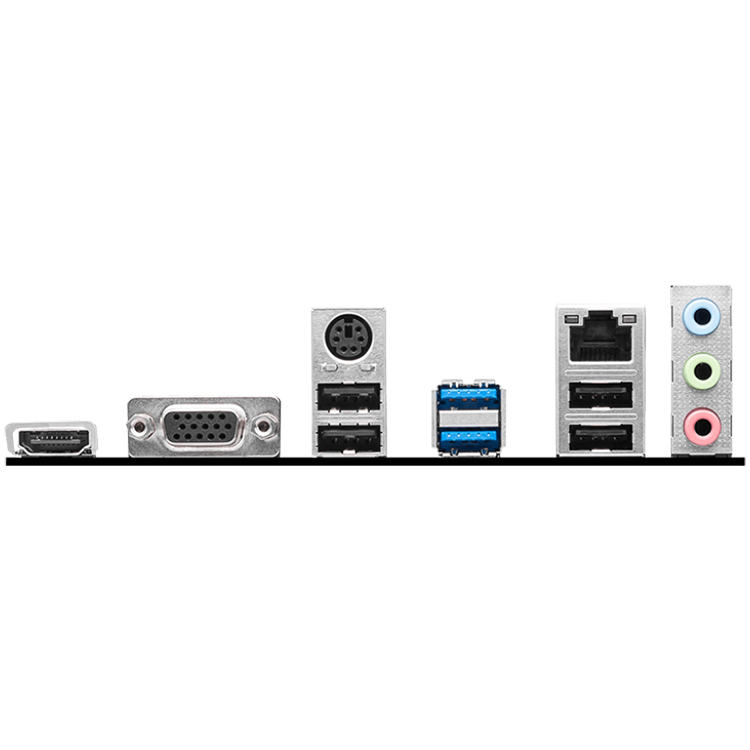

Stražnja strana ploče sadrži dva USB 3.2 Gen 1 Type-A priključka brzine do 5 Gb/s i četiri USB 2.0 Type-A priključka. Tu su i kombinovani PS/2 priključak za stariju tastaturu ili miš, RJ-45 mrežni priključak, HDMI, VGA i tri audio priključka.

Interni konektori omogućavaju dodavanje još dva prednja USB 3.2 Gen 1 i četiri USB 2.0 priključka, pod uslovom da ih kućište posjeduje. Ploča također ima TPM konektor, serijski COM konektor, priključak za detekciju otvaranja kućišta i 4-pinski RGB konektor za kompatibilno 12 V RGB osvjetljenje.

Hlađenje i EZ Debug LED dijagnostika

Za hlađenje su dostupni jedan 4-pinski priključak za CPU ventilator i dva 4-pinska priključka za ventilatore kućišta. MSI hardverski nadzor omogućava praćenje temperature procesora, sistema i čipseta te očitavanje i podešavanje brzine kompatibilnih ventilatora.

Četiri EZ Debug LED indikatora mogu pomoći pri osnovnom otkrivanju problema s procesorom, memorijom, grafikom ili uređajem za pokretanje sistema. Ovi indikatori ne zamjenjuju detaljnu dijagnostiku, ali olakšavaju prepoznavanje komponente zbog koje se novo sastavljeni računar ne pokreće pravilno.

Kompaktni Micro-ATX format

Dimenzije ploče iznose približno 23,6 × 20 cm. Micro-ATX format omogućava ugradnju u veliki broj kompaktnih i standardnih desktop kućišta koja podržavaju Micro-ATX matične ploče.

Prije kupovine treba provjeriti kompatibilnost kućišta, visinu procesorskog hladnjaka, dužinu i debljinu grafičke kartice te broj potrebnih diskova i ventilatora. Ploča je praktična za funkcionalne konfiguracije, ali zbog dva memorijska utora, jednog M.2 utora i dva PCIe utora nije namijenjena sistemima kojima je potrebna izrazito velika mogućnost proširenja.

Ključne specifikacije

• Proizvođač: MSI
• Model: PRO H610M-E DDR4
• SKU: PRO_H610M-E_DDR4
• EAN: 4711377002660
• Format: Micro-ATX
• Dimenzije: približno 23,6 × 20 cm
• Procesorsko podnožje: Intel LGA1700
• Čipset: Intel H610
• Podržani procesori: Intel Core 12., 13. i 14. generacije te kompatibilni Pentium Gold i Celeron modeli
• Memorijski utori: 2 × DDR4 DIMM
• Maksimalni kapacitet memorije: 64 GB
• Maksimalna brzina memorije: DDR4-3200
• Memorijski kanali: Dual-channel
• Vrsta memorije: Non-ECC Unbuffered
• XMP podrška: da
• Glavni PCIe utor: 1 × PCIe 4.0 x16
• Dodatni PCIe utor: 1 × PCIe 3.0 x1
• M.2: 1 × Key M, PCIe 3.0 x4 ili SATA, formati 2242/2260/2280
• SATA: 4 × SATA 6 Gb/s
• Videoizlazi: 1 × HDMI 1.4 i 1 × VGA
• Maksimalna HDMI rezolucija: 3840 × 2160 pri 30 Hz
• Mreža: Realtek RTL8111H Gigabit Ethernet
• Bežična mreža: nema integrisani Wi-Fi ili Bluetooth
• Audio: Realtek ALC897, 7.1-kanalni HD Audio
• Stražnji USB: 2 × USB 3.2 Gen 1 Type-A i 4 × USB 2.0 Type-A
• Interna USB podrška: dodatna 2 × USB 3.2 Gen 1 i 4 × USB 2.0
• Ventilatori: 1 × CPU i 2 × sistemska 4-pinska konektora
• RGB: 1 × 4-pinski 12 V RGB konektor
• Dijagnostika: 4 × EZ Debug LED
• Napajanje: 24-pinski ATX i 8-pinski CPU priključak
• Podržani operativni sistemi: Windows 10 64-bit i Windows 11 64-bit
• Jamstveni rok prema dobavljačkom feedu: 36 mjeseci

MSI PRO H610M-E DDR4 je dobar izbor za pristupačan Intel LGA1700 računar kojem su potrebni DDR4 memorija, M.2 SSD, Gigabit Ethernet i osnovne mogućnosti proširenja. Kompaktne dimenzije, PCIe 4.0 x16 utor i podrška za više generacija Intel procesora čine je praktičnom osnovom za kućne, uredske i svakodnevne desktop konfiguracije.
