Eaton 9SX 1500VA/1350W online UPS Rack 2U

Eaton 9SX 1500VA – online UPS zaštita za servere i mrežnu opremu

Eaton 9SX1500IR je profesionalni online UPS uređaj snage 1500 VA odnosno 1350 W, namijenjen zaštiti servera, mrežne opreme, sistema za pohranu podataka, telekomunikacijske opreme i drugih osjetljivih uređaja. Online double-conversion topologija neprekidno obrađuje ulaznu električnu energiju te na izlazu osigurava regulisan napon i frekvenciju.

Kućište visine 2U prilagođeno je ugradnji u standardni 19-inčni rack ormar. Na stražnjoj strani nalazi se šest IEC C13 izlaza, jedan IEC C14 ulaz, USB i RS-232 priključci, terminali za daljinsko upravljanje te utor za dodatnu komunikacijsku karticu. Interna baterija može se dopuniti kompatibilnim vanjskim baterijskim modulima kada je potrebno duže vrijeme autonomnog rada.

• Nazivna snaga od 1500 VA i aktivna snaga do 1350 W
• Online double-conversion topologija s PFC sistemom
• Čist sinusni izlaz za osjetljivu elektronsku opremu
• Rackmount kućište visine 2U za standardni 19-inčni ormar
• Šest IEC C13 izlaznih utičnica
• Grafički LCD ekran s prikazom stanja i mjerenja
• Četiri interne zatvorene olovne baterije od 12 V i 9 Ah
• ABM sistem upravljanja i temperaturno kompenzirano punjenje
• Podrška za vanjske baterijske module
• USB, RS-232 i priključci za udaljeno upravljanje
• Utor za dodatnu mrežnu ili drugu komunikacijsku karticu
• Interni bypass za održavanje napajanja u slučaju problema s UPS-om

Stalna zaštita putem online double-conversion tehnologije

Za razliku od osnovnih line-interactive UPS uređaja, Eaton 9SX koristi online dvostruku konverziju. Ulazna izmjenična struja prvo se pretvara u istosmjernu, a zatim ponovo u stabilnu izmjeničnu struju za povezanu opremu. Time UPS kontinuirano reguliše izlazni napon i frekvenciju, bez oslanjanja na direktno mrežno napajanje tokom normalnog online rada.

Ovakva topologija posebno je korisna za servere, mrežne uređaje i drugu opremu osjetljivu na prekide, promjene napona, frekvencijska odstupanja i smetnje u električnoj mreži. Izlazni signal ima sinusni oblik, dok deklarisano ukupno harmonijsko izobličenje pri linearnom opterećenju ne prelazi 3%.

Ugrađeni automatski bypass omogućava da se oprema nastavi napajati iz mreže ako dođe do unutrašnjeg problema ili preopterećenja UPS-a, kada su mrežni parametri prihvatljivi. Bypass povećava dostupnost sistema, ali tada povezana oprema nema isti nivo kondicioniranja napajanja kao u online režimu.

1500 VA i do 1350 W aktivne snage

Eaton 9SX1500IR pruža 1500 VA prividne i do 1350 W aktivne snage, uz izlazni faktor snage 0,9. Prilikom planiranja opterećenja potrebno je provjeriti i ukupnu potrošnju u vatima i zahtjev opreme izražen u volt-amperima te ostaviti odgovarajuću rezervu za kratkotrajna povećanja potrošnje i buduću nadogradnju sistema.

UPS nije namijenjen uređajima čija ukupna potrošnja prelazi njegove deklarisane granice. Stvarna raspoloživa autonomija smanjuje se kako raste opterećenje, a zavisi i od starosti baterija, temperature, konfiguracije i uslova rada.

Šest IEC C13 izlaza i upravljanje grupama utičnica

Za povezivanje opreme dostupno je šest IEC C13 izlaznih utičnica, dok se UPS na električnu mrežu povezuje putem IEC C14 ulaza. Utičnice su raspoređene u dvije upravljive grupe, što omogućava prioritetno isključivanje manje važne opreme kako bi se preostala energija baterija sačuvala za kritične uređaje.

U pakovanju se, prema službenim podacima proizvođača, nalaze dva IEC izlazna kabla. Prije instalacije treba provjeriti odgovaraju li priloženi i postojeći kablovi priključcima napajane opreme. Ovaj model nema klasične Schuko izlazne utičnice.

Četiri interne baterije i ABM upravljanje

UPS koristi četiri zatvorene olovne baterije nazivne vrijednosti 12 V i 9 Ah. Eaton ABM sistem primjenjuje višestepeni način punjenja, automatsko testiranje, zaštitu od dubokog pražnjenja i temperaturnu kompenzaciju s ciljem pouzdanijeg rada i očuvanja baterija.

Službeno navedena autonomija pri približno polovini opterećenja iznosi oko 16 minuta. To je okvirna vrijednost, a stvarno vrijeme može biti kraće ili duže u zavisnosti od potrošnje priključene opreme, stanja baterija, njihove starosti, temperature i konfiguracije UPS-a.

Interne baterije mogu se zamijeniti bez gašenja povezanog tereta kada se postupak izvodi pravilno i u skladu s Eatonovim uputstvom. Zbog prisutnosti opasnog napona i velike energije baterijskog sklopa, zamjenu treba prepustiti kvalifikovanoj osobi.

Mogućnost produženja autonomije

9SX1500IR podržava povezivanje kompatibilnih Eaton vanjskih baterijskih modula. UPS automatski prepoznaje dodatne module, a moguće je povezati do četiri odgovarajuća EBM modula. Vanjski baterijski modul nije uključen u standardno pakovanje i nabavlja se zasebno.

Dodatne baterije produžavaju autonomiju, ali ne povećavaju maksimalnu izlaznu snagu UPS-a. Uređaj i dalje može napajati opterećenje do 1500 VA odnosno 1350 W.

LCD ekran, lokalna komunikacija i opcionalni mrežni nadzor

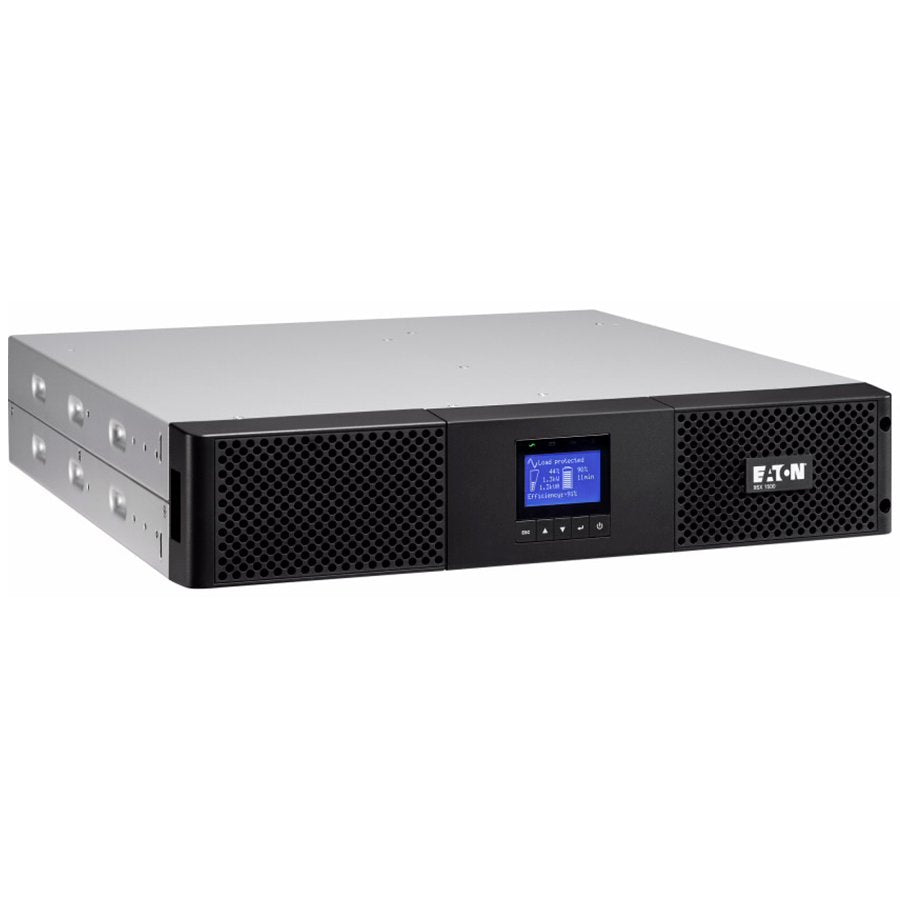

Prednji grafički LCD ekran prikazuje radni režim, opterećenje, stanje baterija, dostupnu autonomiju, upozorenja i električna mjerenja. Putem ekrana moguće je pristupiti i postavkama UPS-a te pratiti potrošnju energije.

Za povezivanje s računarom ili sistemom nadzora dostupni su HID-kompatibilni USB i RS-232 priključak. Tu su i terminali za Remote Power Off, relejni izlaz i suhi kontakti. Ugrađeni komunikacijski utor prihvata kompatibilne dodatne kartice za mrežno ili drugo upravljanje.

Mrežna kartica nije uključena u ovu varijantu i uređaj nema integrisan Ethernet priključak. Za udaljeni mrežni nadzor potrebno je zasebno nabaviti kompatibilnu Eaton komunikacijsku karticu. Podržani Eaton softver uključuje Intelligent Power Manager i Intelligent Power Protector.

Rack 2U kućište za profesionalnu instalaciju

Kućište je visoko 86,5 mm, široko 438 mm i duboko 438 mm, uz službeno navedenu masu od približno 18,4 kg. Priložen je pribor za montažu u standardni 19-inčni rack ormar. Zbog mase uređaja i baterija preporučuje se pažljivo postavljanje uz odgovarajuću potporu.

Deklarisani radni temperaturni raspon iznosi od 0 do 40 °C, uz relativnu vlažnost od 0 do 95% bez kondenzacije. Tipičan nivo buke je manji od 43 dB na udaljenosti od jednog metra. Potrebno je ostaviti dovoljno prostora za ventilaciju i ne prekrivati otvore kućišta.

Tehničke specifikacije

• Brend: Eaton
• Serija: 9SX
• Kataloška oznaka: 9SX1500IR
• Vrsta proizvoda: neprekidno napajanje – UPS
• Topologija: online double-conversion s PFC sistemom
• Nazivna snaga: 1500 VA
• Aktivna snaga: 1350 W
• Izlazni faktor snage: 0,9
• Izlazni signal: sinusni
• Nazivni izlazni napon: 230 V, podesivo 200/208/220/230/240 V
• Nazivna frekvencija: 50/60 Hz
• Ulazni naponski raspon pri punom opterećenju: 190–276 V
• Ulazni frekvencijski raspon: 40–70 Hz
• Ulazni priključak: 1 × IEC C14
• Izlazni priključci: 6 × IEC C13
• Upravljive grupe izlaza: 2
• Interni bypass: da
• Baterije: 4 × 12 V / 9 Ah
• Vrsta baterija: zatvorene olovne baterije
• Upravljanje baterijama: Eaton ABM
• Zamjenjive interne baterije tokom rada: da
• Podrška za vanjske baterijske module: da, do 4 kompatibilna EBM modula
• Tipična autonomija pri polovini opterećenja: približno 16 minuta
• Korisničko sučelje: grafički LCD ekran
• Komunikacija: USB HID, RS-232, Remote Power Off, relejni izlaz i suhi kontakti
• Komunikacijski utor: 1, za opcionalnu karticu
• Integrisan Ethernet: ne
• Format: rackmount 2U, 19 inča
• Dimenzije: 86,5 × 438 × 438 mm
• Masa: približno 18,4 kg
• Tipičan nivo buke: manje od 43 dB na udaljenosti od 1 m
• Radna temperatura: 0–40 °C
• Boja: crna
• UPC: 743172090966
• Garantni rok dobavljača: 24 mjeseca

Sadržaj pakovanja: Eaton 9SX1500IR UPS, dva IEC izlazna kabla, USB kabel, serijski kabel, nosači i pribor za rack montažu, sigurnosne upute i vodič za brzo pokretanje.

Napomena: Mrežna komunikacijska kartica i vanjski baterijski moduli nisu uključeni. Autonomija je približna i zavisi od priključenog opterećenja, starosti i stanja baterija, temperature i konfiguracije sistema. Instalaciju, zamjenu baterija i povezivanje sigurnosnih terminala treba izvesti prema službenom Eaton uputstvu.
