Eaton 5PX Gen2 3000VA/3000W UPS rack/tower 3U

Eaton 5PX Gen2 3000i RT3U – snažan UPS kratke dubine za IT infrastrukturu

Eaton 5PX3000IRT3UG2 je profesionalni line-interactive UPS druge generacije, namijenjen zaštiti servera, mrežnih uređaja, sistema za pohranu podataka, videonadzornih snimača i druge osjetljive IT opreme. Pruža kapacitet od 3000 VA i punih 3000 W stvarne izlazne snage, uz faktor snage 1 i kvalitetan sinusni izlaz.

Konvertibilno kućište omogućava korištenje u standardnom 19-inčnom rack ormaru ili u vertikalnom tower položaju. U rack konfiguraciji zauzima 3U prostora, ali zahvaljujući dubini od 483 mm predstavlja kraću alternativu dubokom 2U modelu iste snage i pogodnije je za određene ormare dubine 600 mm.

• Izlazna snaga od 3000 VA / 3000 W
• Line-interactive tehnologija s automatskom regulacijom napona
• Čisti sinusni izlaz za osjetljivu IT opremu
• Osam IEC C13 i dvije IEC C19 izlazne utičnice
• Konvertibilna rack/tower izvedba visine 3U
• Kraća dubina uređaja od 483 mm
• Višejezični grafički LCD i LED statusna traka
• USB, RS232, udaljene kontrole i suhi kontakti
• Mjerenje potrošnje i dvije upravljive grupe utičnica
• Podrška za najviše četiri dodatna baterijska modula

Automatska regulacija napona bez nepotrebnog trošenja baterija

Line-interactive topologija koristi AVR sistem s funkcijama povećavanja i smanjivanja napona kako bi korigovala određene padove i poraste mrežnog napona bez trenutnog prelaska na baterijski rad. Na ovaj način baterije ostaju raspoložive za stvarni nestanak električne energije ili izraženije poremećaje u mreži.

Standardni ulazni raspon iznosi od 160 do 294 V, dok se donja granica softverski može podesiti na 150 V. Podesiva osjetljivost omogućava prilagođavanje rada UPS-a kvalitetu lokalne električne mreže. Uređaj podržava i hladno pokretanje, pa povezanu opremu može uključiti iz baterija kada mrežno napajanje nije dostupno.

Punih 3000 W stvarne izlazne snage

Zahvaljujući izlaznom faktoru snage 1, Eaton 5PX Gen2 isporučuje 3000 W stvarne snage pri kapacitetu od 3000 VA. To omogućava efikasnije iskorištavanje UPS-a sa savremenim serverskim napajanjima i drugom opremom koja koristi aktivnu korekciju faktora snage.

Tvornički izlazni napon iznosi 230 V, a moguće su i postavke od 200, 208, 220 i 240 V. Pri postavci od 200 V primjenjuje se smanjenje raspoložive snage od 5%. Izlazna frekvencija iznosi 50 ili 60 Hz uz automatsko prepoznavanje, dok sinusni talas omogućava siguran rad osjetljive IT i mrežne opreme.

Deset IEC izlaznih priključaka

Na stražnjoj strani nalazi se osam IEC C13 utičnica za standardnu serversku i mrežnu opremu te dvije IEC C19 utičnice za uređaje veće snage ili kompatibilan PDU. Električni ulaz izveden je preko IEC C20 priključka, a uz UPS se isporučuje ulazni kabel dužine 1,8 metara.

Model nema klasične Schuko utičnice. Za povezivanje uređaja koji koriste evropski kućni utikač potreban je odgovarajući kabel, adapter ili PDU, uz obavezno poštivanje dozvoljenog opterećenja. U sadržaju pakovanja Eaton navodi dva IEC-na-IEC kabla za povezivanje zaštićene opreme.

Upravljive grupe utičnica i mjerenje energije

Četiri C13 priključka raspoređena su u dvije programabilne grupe. Manje važna oprema može se automatski isključiti prije ključnih servera kako bi se produžila autonomija za prioritetne uređaje. Grupe se mogu koristiti i za planirano uključivanje, kontrolisano isključivanje ili ponovno pokretanje mrežne opreme koja je prestala reagovati.

UPS prati opterećenje i potrošnju energije, uključujući mjerenje na nivou upravljivih grupa. Informacije o ulaznom i izlaznom naponu, opterećenju, potrošnji, stanju baterija, alarmima i događajima prikazuju se na prednjem višejezičnom grafičkom LCD-u. LED statusna traka omogućava brzu vizuelnu provjeru stanja sistema.

Interni baterijski sistem i približno devet minuta autonomije

Eaton 5PX3000IRT3UG2 koristi šest zatvorenih olovno-kiselinskih baterija deklaracije 12 V i 9 Ah. Baterije ne zahtijevaju redovno održavanje, mogu se zamijeniti s prednje strane i podržavaju zamjenu bez potpunog isključivanja kompatibilno konfigurisanog sistema.

ABM tehnologija obuhvata temperaturno kompenzovano punjenje, automatsko testiranje, zaštitu od dubokog pražnjenja i upozorenje na potrebu zamjene baterija. Eaton navodi približno devet minuta autonomije pri polovini opterećenja. Stvarno trajanje zavisi od potrošnje, starosti i napunjenosti baterija, temperature i konfiguracije sistema.

Proširenje autonomije dodatnim baterijskim modulima

Kada ugrađene baterije ne pružaju dovoljno vremena rada, moguće je povezati do četiri opciona Eaton 5PXEBM72RT3UG2 baterijska modula. UPS automatski prepoznaje povezane module i prilagođava procjenu raspoložive autonomije i način punjenja.

Dodatni baterijski moduli nisu dio standardnog pakovanja. Za ovaj 3U model predviđen je EBM odgovarajuće 3U izvedbe i dubine, što olakšava usklađenu montažu u rack ormaru. Zbog velike mase UPS i baterijske module treba postavljati u donji dio ormara, uz stabilne nosače i odgovarajuću ventilaciju.

USB, RS232 i opciono mrežno upravljanje

Za direktnu komunikaciju sa serverom dostupni su HID-kompatibilni USB i RS232 priključak. Uređaj također ima priključke za Remote On/Off, Remote Power Off, programabilni izlazni relej i suhe kontakte s tri izlaza i jednim ulazom.

Jedan komunikacijski utor omogućava naknadnu ugradnju kompatibilne Eaton mrežne, industrijske ili relejne kartice. Mrežna kartica nije uključena uz 5PX3000IRT3UG2. Bez dodatne kartice upravljanje je dostupno preko USB-a i serijskog priključka, dok se Ethernet, web i SNMP nadzor dodaju opcionom karticom.

Eaton Intelligent Power Manager i Intelligent Power Protector omogućavaju nadzor UPS-a i kontrolisano automatsko isključivanje računarskih sistema. Podržana je integracija s okruženjima kao što su VMware, Microsoft Hyper-V, Citrix Xen, Windows i Linux.

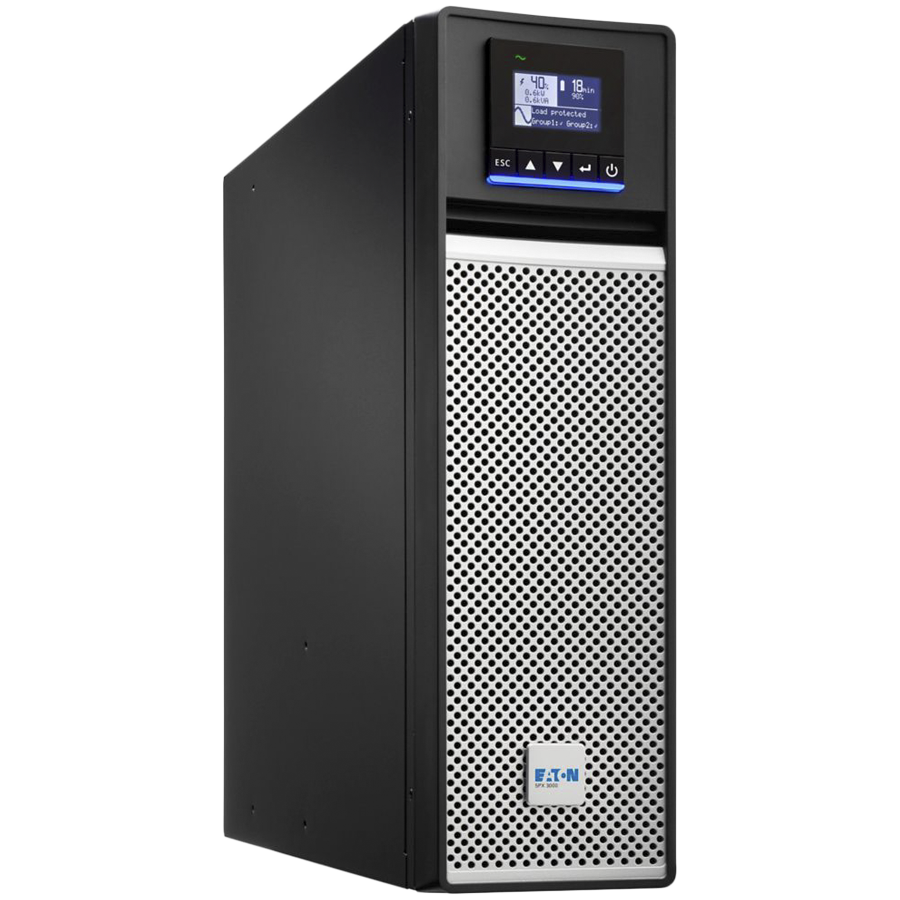

Rack/tower 3U kućište kratke dubine

UPS je širok 438 mm, dubok 483 mm i visok 129 mm, uz masu od 31,1 kg. U rack položaju zauzima 3U prostora. Kraća dubina posebno je korisna u mrežnim i serverskim ormarima u kojima za dublji 2U uređaj nema dovoljno prostora, ali prije kupovine ipak treba uračunati prostor za kablove i ventilaciju.

U standardnom pakovanju proizvođač navodi rack nosače i univerzalne šine, dva postolja za tower položaj, sistem za osiguravanje kablova, ulazni električni kabel, dva IEC izlazna kabla, USB i serijski kabel te dokumentaciju.

Tehničke specifikacije

• Brend: Eaton
• Serija: 5PX Gen2
• Model: Eaton 5PX 3000i RT3U G2
• Šifra proizvoda: 5PX3000IRT3UG2
• Vrsta uređaja: neprekidno napajanje – UPS
• Topologija: line-interactive
• Kapacitet: 3000 VA
• Stvarna izlazna snaga: 3000 W
• Izlazni faktor snage: 1
• Izlazni talasni oblik: čisti sinusni val
• Nominalni napon: 230 V
• Podesivi naponi: 200, 208, 220, 230 i 240 V
• Ulazni raspon: 160–294 V, podesivo do 150–294 V
• Nominalna frekvencija: 50/60 Hz
• Ulazni priključak: 1× IEC C20
• Dužina ulaznog kabla: 1,8 m
• Izlazni priključci: 8× IEC C13 i 2× IEC C19
• Schuko utičnice: ne
• Upravljive izlazne grupe: 2
• Komunikacija: USB HID, RS232, udaljene kontrole, relej i suhi kontakti
• Komunikacijski utor: 1
• Uključena mrežna kartica: ne
• Korisničko sučelje: višejezični grafički LCD i LED statusna traka
• Interna baterijska konfiguracija: 6× 12 V / 9 Ah
• Vrsta baterija: zatvorene olovno-kiselinske, bez održavanja
• Baterije korisnički zamjenjive: da
• Tipična autonomija pri 50% opterećenja: približno 9 minuta
• Podržani vanjski baterijski moduli: najviše 4
• Kompatibilni EBM: Eaton 5PXEBM72RT3UG2
• Efikasnost pri maksimalnom opterećenju: približno 98%
• Način postavljanja: rack ili tower
• Rack format: 19 inča, 3U
• Dimenzije uređaja: 438 × 483 × 129 mm
• Masa uređaja: 31,1 kg
• Radna temperatura: od 0 do 40 °C
• Preporučena najveća temperatura za baterije: 25 °C
• Radna vlažnost: 0–90%, bez kondenzacije
• Deklarisana buka: manje od 40 dB na udaljenosti od jednog metra
• Boja: crna i srebrna
• UPC: 743172104892
• Certifikati i usklađenost: CE, UKCA, cTUVus, KCC, ENERGY STAR, RoHS i REACH

Napomena: Prije kupovine provjerite stvarnu potrošnju povezane opreme, potreban broj IEC kablova, dimenzije rack ormara i željeno vrijeme autonomije. Mrežna kartica i dodatni baterijski moduli nabavljaju se zasebno.
