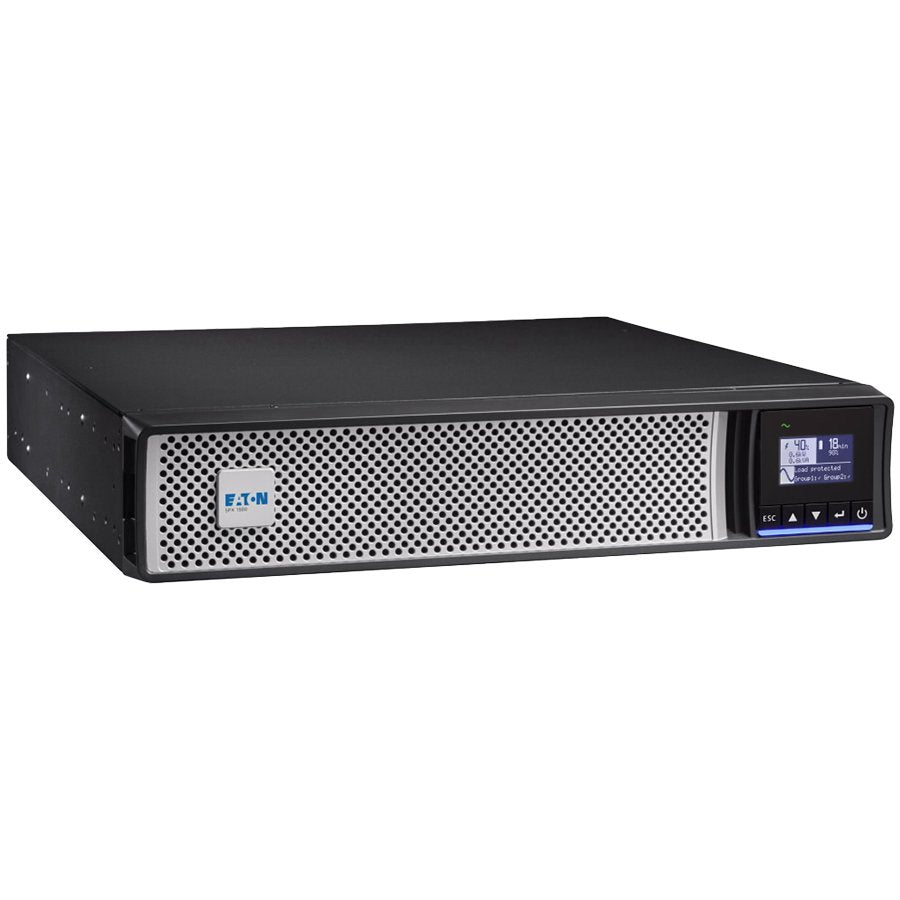

Eaton 5PX Gen2 1500VA/1500W UPS rack/tower 2U

Eaton 5PX Gen2 1500i RT2U – profesionalna UPS zaštita pune snage

Eaton 5PX1500IRT2UG2 je profesionalni line-interactive UPS namijenjen zaštiti servera, mrežnih uređaja, NAS sistema, uređaja za pohranu podataka, videonadzorne opreme i druge osjetljive IT infrastrukture. Pruža kapacitet od 1500 VA i punih 1500 W stvarne izlazne snage, uz faktor snage 1 i kvalitetan sinusni izlaz.

Konvertibilno kućište omogućava ugradnju u standardni 19-inčni rack ormar ili korištenje u vertikalnom tower položaju. U rack konfiguraciji zauzima 2U prostora, dok dubina od 448 mm olakšava postavljanje u serverske i određene mrežne ormare ograničene dubine.

• Kapacitet od 1500 VA i stvarna izlazna snaga od 1500 W
• Line-interactive topologija s automatskom regulacijom napona
• Čisti sinusni izlaz za osjetljivu IT opremu
• Osam IEC C13 izlaznih priključaka
• IEC C14 ulazni priključak
• Rack/tower izvedba visine 2U
• Višejezični grafički LCD ekran
• USB, RS232 i priključci za udaljeno upravljanje
• Mjerenje potrošnje i dvije upravljive grupe utičnica
• Podrška za najviše četiri dodatna baterijska modula

Automatska regulacija napona i line-interactive zaštita

Eaton 5PX Gen2 koristi automatsku regulaciju napona, poznatu kao AVR, za korekciju određenih padova i porasta ulaznog napona bez nepotrebnog prelaska na baterije. Na taj način baterijska energija ostaje sačuvana za nestanak električne energije i ozbiljnije poremećaje u mreži, a smanjuje se i nepotrebno trošenje baterija.

Standardni ulazni raspon bez korištenja baterija iznosi od 160 do 294 V, uz mogućnost podešavanja donje granice na 150 V. Kada ulazno napajanje nestane ili izađe iz prihvatljivog raspona, UPS prelazi na baterijski rad i povezanoj opremi nastavlja isporučivati stabilan sinusni izlaz.

Punih 1500 W stvarne izlazne snage

Zahvaljujući izlaznom faktoru snage 1, vrijednosti VA i W kod ovog modela jednake su – 1500 VA i 1500 W. To omogućava efikasnije iskorištavanje kapaciteta UPS-a sa savremenim serverskim napajanjima i drugom opremom koja koristi aktivnu korekciju faktora snage.

Tvornički izlazni napon postavljen je na 230 V, a dostupne su i postavke od 200, 208, 220 i 240 V. Pri korištenju postavke od 200 V primjenjuje se smanjenje raspoložive snage od 5%. Izlazna frekvencija iznosi 50 ili 60 Hz uz automatsko prepoznavanje odgovarajućeg sistema.

Čisti sinusni izlaz za osjetljivu opremu

Pri baterijskom radu Eaton 5PX1500IRT2UG2 pruža čisti sinusni izlaz. Takav izlaz pogodan je za servere s napajanjima koja koriste aktivni PFC, mrežne preklopnike, rutere, NAS uređaje, radne stanice i drugu opremu koja može biti osjetljiva na pojednostavljeni ili stepenasti izlaz osnovnih UPS sistema.

Prilikom odabira UPS-a potrebno je provjeriti stvarnu potrošnju svih uređaja, moguće vršno opterećenje i ostaviti odgovarajuću rezervu. Iako UPS podržava do 1500 W, veće opterećenje neposredno skraćuje raspoloživo vrijeme rada na baterijama.

Osam IEC C13 izlaznih priključaka

Na stražnjoj strani nalazi se osam IEC C13 utičnica za povezivanje kompatibilne serverske i mrežne opreme. Električni ulaz izveden je preko IEC C14 priključka kapaciteta 10 A. Četiri C13 utičnice raspoređene su u dvije zasebno upravljive grupe, od kojih svaka obuhvata dva priključka.

Upravljive grupe omogućavaju određivanje prioriteta povezane opreme. Manje važni uređaji mogu se ranije isključiti kako bi se produžilo vrijeme rada ključnih servera i mrežne infrastrukture. Grupe se mogu koristiti i za kontrolisano uključivanje, isključivanje ili ponovno pokretanje određenih uređaja.

Model nema klasične Schuko utičnice. Za opremu sa standardnim evropskim utikačem potreban je odgovarajući kompatibilni kabel, adapter ili PDU. Eaton u sadržaju pakovanja navodi dva IEC-na-IEC kabla, dok potrebne kablove za ostale uređaje treba osigurati prema njihovim priključcima.

Grafički LCD i mjerenje potrošnje energije

Prednji višejezični grafički LCD prikazuje ključne informacije o stanju UPS-a, uključujući ulazni i izlazni napon, opterećenje, stanje baterija, procijenjenu autonomiju, potrošnju energije, aktivne alarme i evidentirane događaje.

Eaton 5PX Gen2 može mjeriti potrošnju sve do nivoa upravljivih grupa utičnica. Ova funkcija pomaže pri praćenju potrošnje povezane IT opreme, raspoređivanju opterećenja i planiranju potrebnog kapaciteta sistema.

Četiri interne baterije i približno 14 minuta autonomije

UPS koristi četiri zatvorene olovno-kiselinske baterije deklaracije 12 V i 9 Ah. Baterije ne zahtijevaju redovno održavanje i korisnički su zamjenjive. Eatonova ABM tehnologija koristi temperaturno kompenzovano punjenje, automatsko testiranje i zaštitu od dubokog pražnjenja radi kvalitetnijeg upravljanja baterijskim sistemom.

Prema aktuelnom Eaton katalogu, tipična autonomija pri polovini opterećenja iznosi približno 14 minuta. Stvarno vrijeme rada zavisi od potrošnje povezane opreme, temperature, starosti i napunjenosti baterija te konfiguracije sistema, pa navedenu vrijednost ne treba posmatrati kao garantovano trajanje u svakoj instalaciji.

Proširenje autonomije dodatnim baterijskim modulima

Kada ugrađene baterije ne pružaju dovoljno vremena rada, moguće je povezati do četiri opciona Eaton 5PXEBM48RT2UG2 baterijska modula. UPS automatski prepoznaje povezane module i prilagođava upravljanje punjenjem i procjenu raspoložive autonomije.

Dodatni baterijski moduli nisu uključeni u standardno pakovanje. Njihov potreban broj treba odrediti prema potrošnji zaštićene opreme i željenom vremenu rada. Zbog značajne mase UPS-a i baterijskih modula preporučuje se postavljanje u donji dio rack ormara.

USB, RS232 i opciono mrežno upravljanje

Za direktnu komunikaciju sa serverom dostupni su HID-kompatibilni USB i RS232 priključak. Uređaj također ima priključke za Remote On/Off, Remote Power Off, izlazni relej i suhe kontakte s tri izlaza i jednim ulazom.

Jedan komunikacijski utor omogućava naknadnu ugradnju kompatibilne Eaton mrežne, industrijske ili relejne kartice. Mrežna kartica nije uključena uz model 5PX1500IRT2UG2. Bez dodatne kartice upravljanje je dostupno preko USB-a i serijskog priključka, dok se Ethernet, web i SNMP nadzor dodaju odgovarajućom opcionom karticom.

Eaton Intelligent Power Manager i Intelligent Power Protector podržavaju nadzor UPS-a, evidentiranje događaja i kontrolisano automatsko isključivanje računarskih sistema. UPS je predviđen i za integraciju s vodećim virtualizacijskim okruženjima.

Rack/tower kućište visine 2U

Kućište je široko 438 mm, duboko 448 mm i visoko 85,5 mm, uz masu samog uređaja od 22,4 kg. U rack položaju zauzima 2U prostora. Zbog mase uređaja preporučljivo je montažu obaviti uz pomoć druge osobe i koristiti priloženi komplet za sigurno postavljanje.

U standardnom sadržaju pakovanja proizvođač navodi rack komplet, dva nosača za tower položaj, sistem za osiguravanje kablova, USB kabel, serijski kabel, dva IEC-na-IEC kabla, kratko uputstvo i sigurnosnu dokumentaciju.

Tehničke specifikacije

• Brend: Eaton
• Serija: 5PX Gen2
• Model: Eaton 5PX 1500i RT2U G2
• Šifra proizvoda: 5PX1500IRT2UG2
• Vrsta uređaja: neprekidno napajanje – UPS
• Topologija: line-interactive
• Kapacitet: 1500 VA
• Stvarna izlazna snaga: 1500 W
• Izlazni faktor snage: 1
• Izlazni talasni oblik: čisti sinusni val
• Nominalni napon: 230 V
• Podesivi naponi: 200, 208, 220, 230 i 240 V
• Ulazni raspon: 160–294 V, podesivo do 150–294 V
• Nominalna frekvencija: 50/60 Hz
• Ulazni priključak: 1× IEC C14
• Izlazni priključci: 8× IEC C13
• Schuko utičnice: ne
• Upravljive izlazne grupe: 2 grupe sa po 2× IEC C13
• Komunikacija: USB HID, RS232, Remote On/Off, RPO, izlazni relej i suhi kontakti
• Komunikacijski utor: 1
• Uključena mrežna kartica: ne
• Korisničko sučelje: višejezični grafički LCD
• Interna baterijska konfiguracija: 4× 12 V / 9 Ah
• Vrsta baterija: zatvorene olovno-kiselinske, bez održavanja
• Baterije korisnički zamjenjive: da
• Tipična autonomija pri 50% opterećenja: približno 14 minuta
• Podržani vanjski baterijski moduli: najviše 4
• Kompatibilni EBM: Eaton 5PXEBM48RT2UG2
• Efikasnost pri maksimalnom opterećenju: približno 98%
• Način postavljanja: rack ili tower
• Rack format: 19 inča, 2U
• Dimenzije uređaja: 438 × 448 × 85,5 mm
• Masa uređaja: 22,4 kg
• Bruto masa pakovanja prema XML-u: 25 kg
• Radna temperatura: od 0 do 40 °C
• Preporučena najveća temperatura za baterije: 25 °C
• Radna vlažnost: 0–90%, bez kondenzacije
• Deklarisana buka: manje od 40 dB na udaljenosti od jednog metra
• Boja: crna i srebrna
• UPC: 743172104861
• Certifikati i usklađenost: CE, cTUVus, EAC, UKCA, KCC, ENERGY STAR, RoHS i REACH

Napomena: Prije kupovine provjerite stvarnu potrošnju povezane opreme, potrebne IEC kablove, dimenzije rack ormara i željeno vrijeme autonomije. Mrežna kartica i dodatni baterijski moduli nabavljaju se zasebno.
