Digitus AK-610300-003-E D-Sub 9 na IDC serijski adapter

Digitus AK-610300-003-E – serijski priključak za kućište računara

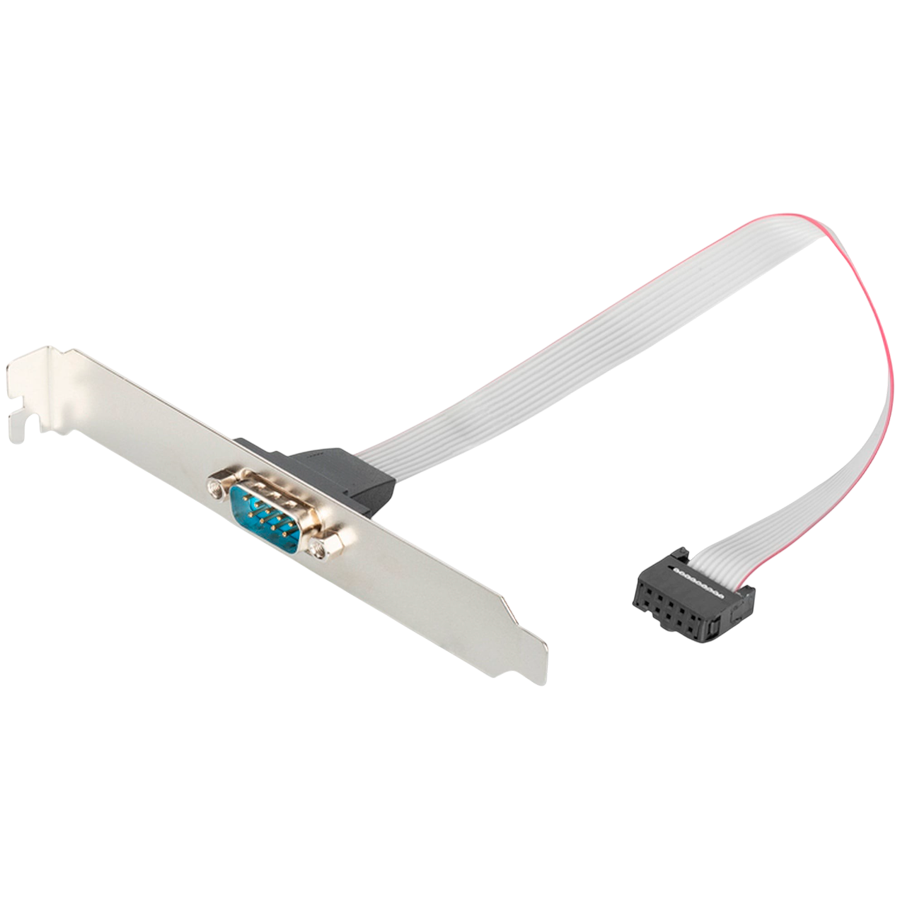

Digitus AK-610300-003-E je interni adapterski kabl sa slot-nosačem, namijenjen izvođenju serijskog COM priključka s kompatibilne matične ploče na stražnju stranu računarskog kućišta. Povezuje interni 10-pinski IDC header s vanjskim 9-pinskim D-Sub muškim priključkom, omogućavajući povezivanje uređaja koji koriste odgovarajuću serijsku vezu.

• Vanjski 9-pinski D-Sub muški priključak
• Interni IDC 2 × 5, odnosno 10-pinski ženski konektor
• Metalni slot-nosač za ugradnju u kućište računara
• Dužina kabla 0,25 m
• Bakreni provodnici debljine AWG 26
• Niklovana kontaktna površina
• Bež kabl i konektori

Dodavanje dostupnog serijskog COM priključka

Adapter je praktičan kada matična ploča ima interni serijski header, ali računar nema odgovarajući D-Sub priključak na stražnjoj strani. Nakon povezivanja IDC konektora na kompatibilan header, D-Sub priključak pričvršćuje se u slobodni slot kućišta.

Može se koristiti za povezivanje starije poslovne i industrijske opreme, POS uređaja, kontrolera, mjernih instrumenata i druge periferije koja zahtijeva odgovarajući serijski priključak. Sam kabl ne sadrži aktivnu elektroniku i ne pretvara USB ili neki drugi standard u serijsku vezu – samo izvodi postojeći priključak matične ploče.

Obavezna provjera rasporeda pinova

Prije kupovine potrebno je provjeriti da matična ploča ima odgovarajući 10-pinski serijski header i da njegov raspored kontakata odgovara ovom kablu. Fizički slični IDC priključci ne moraju imati isti električni raspored, pa kompatibilnost nije moguće potvrditi samo prema obliku konektora.

Proizvođač za ovaj model navodi raspored kontakata 1-1, 6-2, 2-3, 7-4, 3-5, 8-6, 4-7, 9-8 i 5-9 te posebno spominje ugradnju u matične ploče serija S1836 i S2054. Za druge matične ploče treba uporediti pinout naveden u njihovom korisničkom uputstvu.

Tehničke specifikacije

• Brend: Digitus
• Oznaka proizvoda: AK-610300-003-E
• Vrsta proizvoda: serijski adapterski kabl sa slot-nosačem
• Vanjski priključak: D-Sub, 9-pinski, muški
• Interni priključak: IDC 2 × 5, 10-pinski, ženski
• Dužina kabla: 0,25 m
• Materijal provodnika: bakar
• Debljina provodnika: AWG 26
• Površina kontakata: niklovana
• Izvedba kućišta konektora: lijevana
• Boja kabla i konektora: bež
• EAN: 4016032301509
• Količina u pakovanju: 1 komad
• Proizvođačka vrsta pakovanja: polietilenska vrećica
• Dobavljački jamstveni rok: 12 mjeseci

Sadržaj pakovanja

Pakovanje sadrži Digitus AK-610300-003-E serijski adapterski kabl dužine 0,25 m s metalnim slot-nosačem, vanjskim D-Sub 9-pinskim muškim priključkom i internim IDC 10-pinskim ženskim konektorom.

Važno prije kupovine

Ovaj proizvod ne dodaje serijski priključak računaru koji nema odgovarajući serijski kontroler i interni COM header. Prije povezivanja obavezno treba provjeriti raspored pinova u dokumentaciji matične ploče. Kabl se ugrađuje dok je računar isključen i odspojen iz električne mreže.
