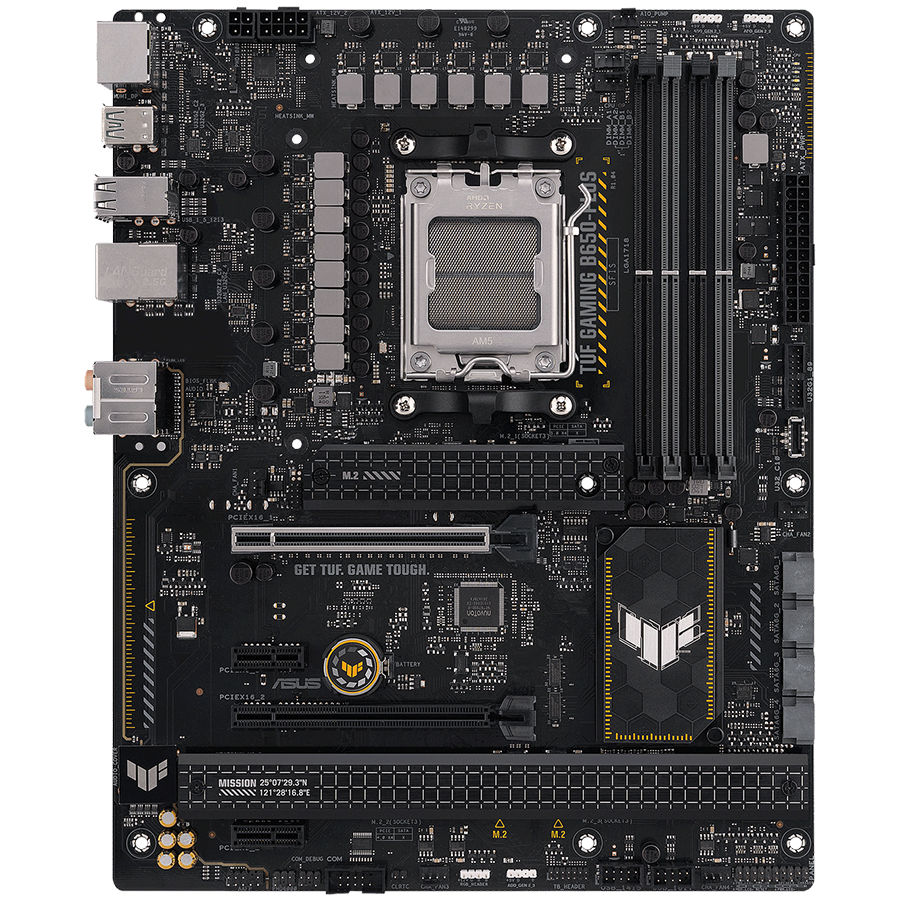

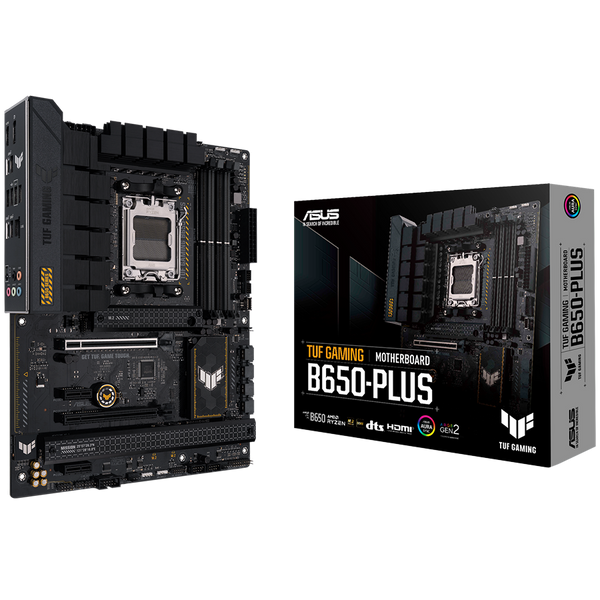

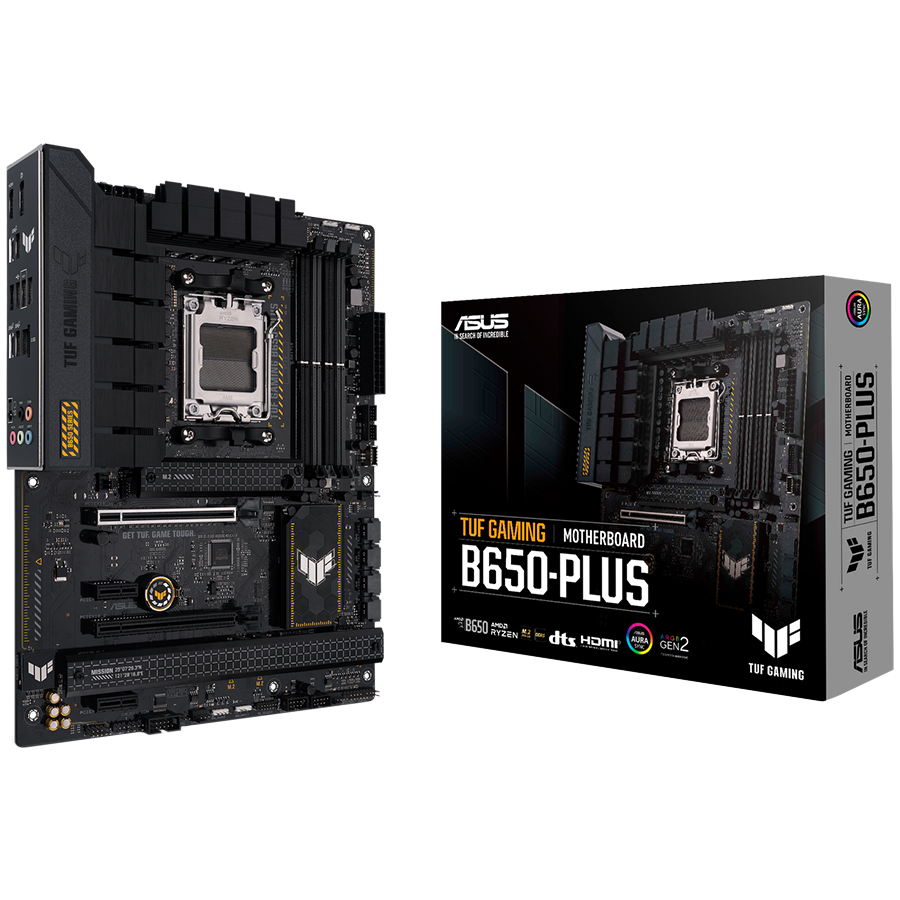

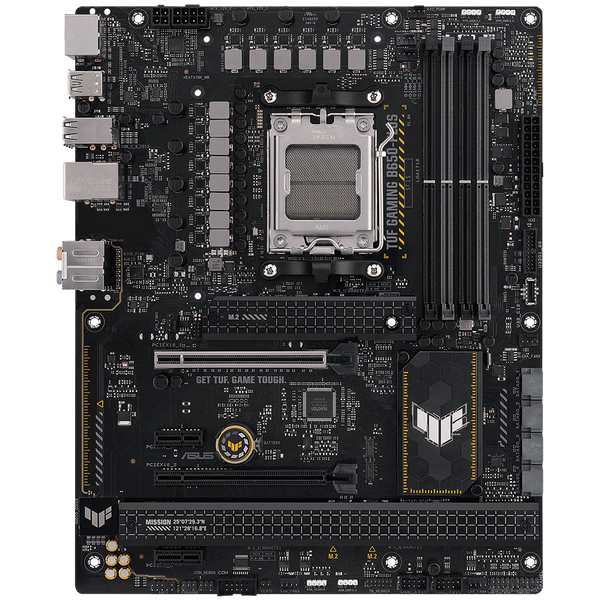

ASUS TUF GAMING B650-PLUS AM5 matična ploča

ASUS TUF GAMING B650-PLUS je ATX matična ploča za AMD AM5 procesore i DDR5 memoriju. Zasnovana je na AMD B650 čipsetu, podržava AMD Ryzen 9000, 8000 i 7000 serije desktop procesora, tri M.2 SSD diska, PCIe 5.0 M.2 pohranu i Realtek 2,5-gigabitni Ethernet.

Robusni TUF dizajn uključuje 12+2 udružene naponske faze, 8+4-pinske ProCool priključke, šestoslojni PCB, velike VRM hladnjake i izdržljive komponente. Ploča je prikladna za gaming, multimedijalni ili radni računar kojem su potrebni brojni priključci, pouzdano hlađenje i prostor za kasnije proširenje.

AMD B650 čipset i Socket AM5

ASUS TUF GAMING B650-PLUS koristi AMD Socket AM5 i podržava AMD Ryzen 9000, Ryzen 8000 i Ryzen 7000 serije desktop procesora. Stvarna kompatibilnost zavisi od konkretnog procesora i instalirane verzije BIOS-a.

Primjerci proizvedeni prije izlaska novije generacije procesora mogu zahtijevati nadogradnju BIOS-a. Stražnje BIOS FlashBack dugme omogućava ažuriranje BIOS-a pomoću pravilno pripremljenog USB uređaja, bez potrebe za ulaskom u operativni sistem.

Naponski sistem koristi 12+2 udružene faze, kvalitetne zavojnice i izdržljive kondenzatore. Procesor se napaja putem 8-pinskog i dodatnog 4-pinskog +12 V priključka, dok ASUS ProCool konstrukcija osigurava čvršći kontakt između konektora i ploče.

Četiri DDR5 utora i kapacitet do 256 GB

Četiri DDR5 DIMM utora podržavaju ukupno do 256 GB memorije u dual-channel načinu rada. Službena specifikacija navodi standardne brzine DDR5-4800, 5000 i 5200 te overclocking brzine do DDR5-7600+.

AMD EXPO profili olakšavaju primjenu deklarisane brzine i vremenskih postavki kompatibilnog memorijskog kompleta. ASUS OptiMem II koristi optimizovan raspored memorijskih vodova radi očuvanja kvaliteta signala i stabilnijeg rada pri višim frekvencijama.

Maksimalna brzina zavisi od procesora, broja i kapaciteta modula, memorijskog kompleta, verzije BIOS-a i postavki sistema. Najbolju predvidljivost pruža usklađen komplet od dva ili četiri modula naveden na ASUS listi testirane memorije.

Podržani su unbuffered ECC i non-ECC DDR5 moduli. Non-ECC DDR5 memorija može imati internu On-Die ECC funkciju unutar memorijskih čipova, što nije isto što i potpuna sistemska ECC zaštita. Stvarna funkcionalnost ECC-a zavisi i od ugrađenog procesora.

PCIe utori za grafičku karticu i proširenja

Glavni PCIe x16 utor povezan je s procesorom. Uz Ryzen 9000 i Ryzen 7000 serije može raditi kao PCIe 4.0 x16, dok uz Ryzen 8000 procesore radi do PCIe 4.0 uz x8 ili x4 broj linija, zavisno od tačnog procesora.

ASUS SafeSlot Core+ povećava mehaničku čvrstoću glavnog utora. Za naročito velike i teške grafičke kartice ipak je preporučljivo koristiti odgovarajući nosač kako bi se smanjilo dugotrajno opterećenje ploče.

Dodatni fizički PCIe x16 utor povezan je s B650 čipsetom i radi do x4 načina. Dostupna su i dva PCIe x1 utora za kompatibilne mrežne, zvučne, capture, USB ili druge kartice za proširenje.

Tri M.2 priključka i PCIe 5.0 SSD podrška

Za pohranu su dostupna tri M.2 priključka i četiri SATA 6 Gb/s porta. Uz Ryzen 9000 ili Ryzen 7000 procesor primarni M.2_1 utor podržava PCIe 5.0 x4 NVMe SSD formata 2242, 2260 ili 2280.

Sekundarni M.2_2 priključak podržava PCIe 4.0 x4 uređaje formata do 22110, dok M.2_3 povezan s B650 čipsetom podržava PCIe 4.0 x4 uređaje formata 2242, 2260 i 2280.

Uz Ryzen 8000 seriju procesora primarni M.2 priključak radi do PCIe 4.0 x4, dok način rada sekundarnog procesorskog M.2 priključka može biti PCIe 4.0 x4 ili x2, zavisno od ugrađenog procesora.

M.2_3 dijeli propusnost s dodatnim PCIEX16_2 utorom. Kada se koristi M.2_3, PCIEX16_2 se isključuje, pa raspored diskova i kartica za proširenje treba planirati prije sastavljanja računara.

AMD RAIDXpert2 podržava RAID 0, RAID 1 i RAID 10 konfiguracije za kompatibilne PCIe i SATA diskove. RAID može povećati performanse ili dostupnost podataka, ali nije zamjena za zasebnu sigurnosnu kopiju.

Realtek 2,5-gigabitni Ethernet

Integrisani Realtek mrežni kontroler omogućava žičnu vezu do 2,5 Gb/s. Veća propusnost može biti korisna za lokalni prijenos velikih datoteka, mrežnu pohranu i internetske pakete brže od jednog gigabita.

Za postizanje pune brzine potrebni su kompatibilan ruter ili mrežni preklopnik, odgovarajući mrežni kabl i uređaj na drugom kraju veze. ASUS TUF LANGuard dodatno štiti mrežni priključak od elektrostatičkog pražnjenja i električnih prenapona.

Ovaj model nema integrisane Wi-Fi i Bluetooth module. Bežično povezivanje može se naknadno dodati putem kompatibilnog PCIe ili USB adaptera.

DisplayPort 1.4 i HDMI 2.1

Na stražnjem panelu nalaze se DisplayPort 1.4 i HDMI 2.1 videoizlazi. DisplayPort podržava prikaz do 8K pri 60 Hz, dok HDMI podržava do 4K pri 60 Hz.

Videoizlazi matične ploče funkcionišu samo kada ugrađeni procesor ima aktivno integrisano grafičko jezgro. Kod procesora bez funkcionalne integrisane grafike potrebna je zasebna grafička kartica, a monitor se povezuje direktno na njene izlaze.

Dva stražnja USB-C priključka

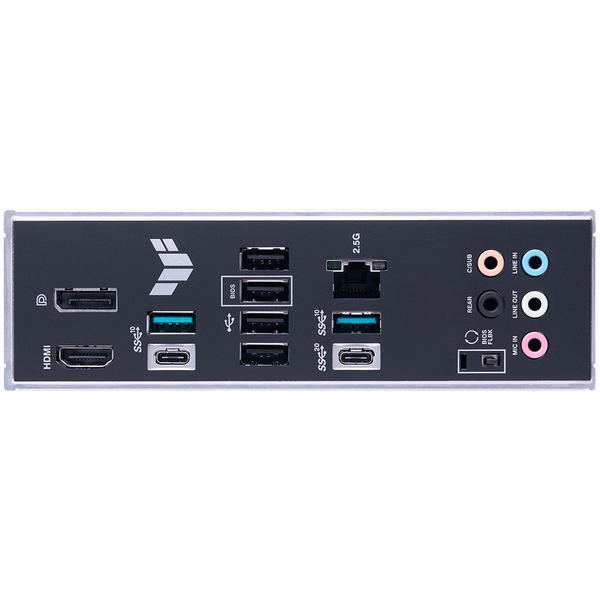

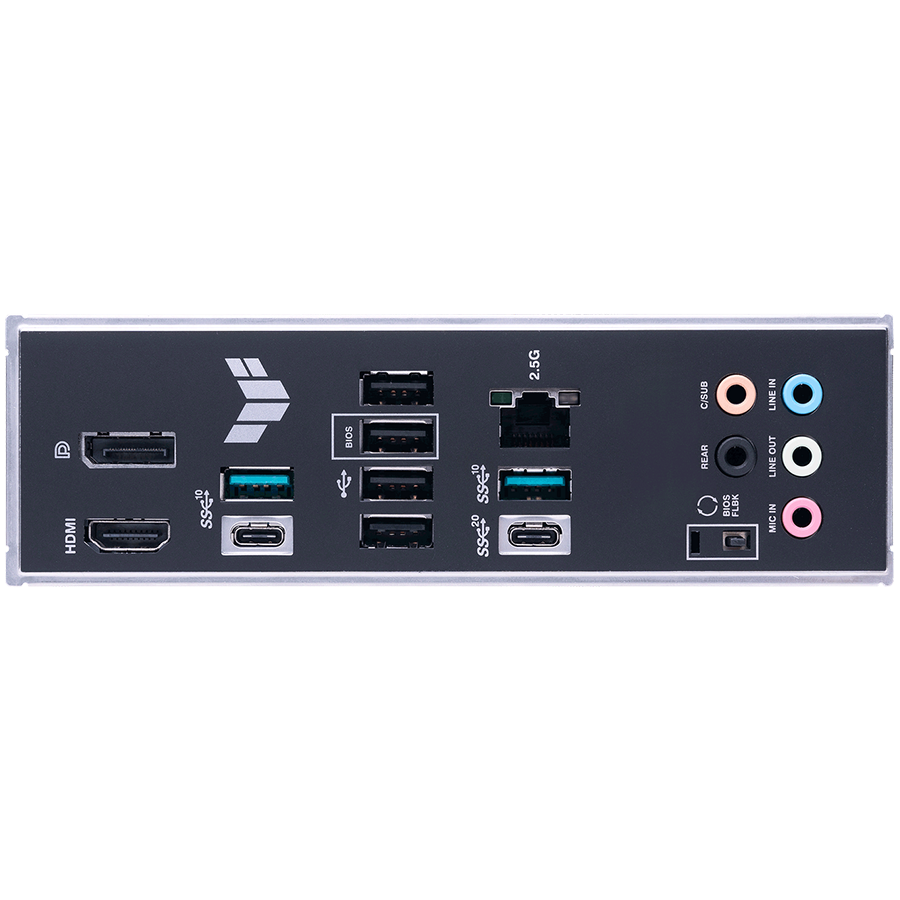

Stražnji panel ima ukupno osam USB priključaka. USB-C 3.2 Gen 2x2 podržava prijenos do 20 Gb/s, dok su dodatni USB-C i dva USB Type-A priključka izvedeni u standardu USB 3.2 Gen 2 do 10 Gb/s. Dostupna su i četiri USB 2.0 Type-A priključka.

Interni konektori podržavaju prednji USB-C do 5 Gb/s, dva prednja USB Type-A priključka do 5 Gb/s i četiri dodatna USB 2.0 porta. Stvarno dostupni prednji priključci zavise od konstrukcije kućišta.

Ploča ima i interni Thunderbolt odnosno USB4 header. Za korištenje ove funkcije potrebna je odgovarajuća kompatibilna kartica za proširenje koja se kupuje zasebno; sama ploča nema integrisan stražnji USB4 priključak.

7.1-kanalni HD Audio

Integrisani Realtek HD Audio kodek podržava 7.1-kanalni surround zvuk i reprodukciju do 24-bit/192 kHz. Audio područje koristi odvojene PCB slojeve, zaštitu od elektromagnetnih smetnji, kvalitetne kondenzatore i sklop za smanjivanje neželjenih zvukova pri uključivanju.

Na stražnjem panelu nalazi se pet analognih 3,5-milimetarskih audio priključaka. Za puni 7.1-kanalni analogni izlaz potreban je i HD Audio modul na prednjem panelu kompatibilnog kućišta.

ASUS Two-Way AI Noise Cancelation može softverski smanjiti pozadinsku buku iz mikrofonskog ulaza i izlaznog zvuka, što može poboljšati razumljivost razgovora tokom igranja, videopoziva ili online sastanaka.

Hlađenje, Q-LED i Aura Sync

Veliki VRM i B650 hladnjaci pomažu pri odvođenju toplote s ključnih područja ploče, dok je za kompatibilan M.2 SSD predviđen zaseban hladnjak. Šestoslojni PCB dodatno doprinosi stabilnosti električnih signala i odvođenju toplote.

Dostupni su priključci za CPU ventilator, dodatni CPU ventilator, AIO pumpu i četiri ventilatora kućišta. Fan Xpert 4 omogućava podešavanje kompatibilnih PWM i DC ventilatora prema temperaturi i željenom odnosu buke i hlađenja.

Tri 5 V Addressable Gen 2 konektora i jedan 12 V Aura RGB konektor omogućavaju povezivanje kompatibilnih osvijetljenih ventilatora i LED traka. ARGB uređaji od 5 V ne smiju se povezivati na 12 V RGB konektor jer različit napon može uzrokovati oštećenje.

Četiri Q-LED indikatora pomažu pri prepoznavanju problema s procesorom, memorijom, grafičkom karticom ili uređajem za pokretanje sistema. M.2 Q-Latch, Q-DIMM i Q-Slot olakšavaju ugradnju ili uklanjanje pojedinih komponenti.

ATX format i BIOS FlashBack

ASUS TUF GAMING B650-PLUS koristi puni ATX format i ima dimenzije 30,5 × 24,4 cm. Potrebno je kućište koje podržava ATX matične ploče, uz dovoljno prostora za grafičku karticu, procesorski hladnjak, radijator i planirani broj ventilatora.

Stražnji I/O panel unaprijed je montiran, što olakšava instalaciju ploče. BIOS FlashBack omogućava ažuriranje BIOS-a pomoću USB uređaja, dok ASUS EZ Flash 3 i CrashFree BIOS 3 nude dodatne mogućnosti ažuriranja i oporavka BIOS-a.

Ključne specifikacije

• Proizvođač: ASUS
• Model: TUF GAMING B650-PLUS
• Proizvođačka oznaka: 90MB1BY0-M0EAY0
• EAN: 4711081912767
• Format: ATX
• Dimenzije: 30,5 × 24,4 cm
• Procesorsko podnožje: AMD Socket AM5
• Čipset: AMD B650
• Podržani procesori: AMD Ryzen 9000, 8000 i 7000 serije
• Naponski sistem: 12+2 udružene naponske faze
• Glavno napajanje: 1 × 24-pinski ATX priključak
• CPU napajanje: 1 × 8-pinski i 1 × 4-pinski +12 V priključak
• PCB: 6 slojeva
• Memorijski utori: 4 × DDR5 DIMM
• Maksimalni kapacitet memorije: 256 GB
• Brzine memorije: DDR5-4800 do DDR5-7600+ OC
• Memorijska arhitektura: dual-channel
• Overclocking profili: AMD EXPO
• Vrsta memorije: ECC i non-ECC unbuffered DDR5
• Glavni PCIe utor: do PCIe 4.0 x16, zavisno od procesora
• Dodatni PCIe utori: 1 × fizički x16 do x4 i 2 × x1
• Primarni M.2: do PCIe 5.0 x4, formati 2242/2260/2280
• Sekundarni M.2: do PCIe 4.0 x4, formati do 22110
• Treći M.2: PCIe 4.0 x4, formati 2242/2260/2280
• SATA: 4 × SATA 6 Gb/s
• RAID: RAID 0, 1 i 10 za kompatibilne PCIe i SATA diskove
• Videoizlazi: DisplayPort 1.4 i HDMI 2.1
• Maksimalni prikaz: DisplayPort do 8K/60 Hz; HDMI do 4K/60 Hz
• Žična mreža: Realtek 2,5-gigabitni Ethernet
• Wi-Fi i Bluetooth: nisu integrisani
• Audio: Realtek 7.1-kanalni HD Audio, do 24-bit/192 kHz
• Stražnji USB: 1 × USB-C 20 Gb/s, 1 × USB-C 10 Gb/s, 2 × USB-A 10 Gb/s i 4 × USB 2.0
• Prednja USB podrška: 1 × USB-C 5 Gb/s, 2 × USB-A 5 Gb/s i 4 × USB 2.0
• Ventilatori: CPU, CPU OPT, AIO pumpa i 4 × sistemski konektor
• Osvjetljenje: 3 × 5 V Addressable Gen 2 i 1 × 12 V Aura RGB
• Dijagnostika: Q-LED za CPU, DRAM, VGA i uređaj za pokretanje
• BIOS: 256 Mb UEFI AMI BIOS
• BIOS ažuriranje: stražnje BIOS FlashBack dugme
• Podržani operativni sistemi: Windows 11 i Windows 10 64-bit
• Vrsta pakovanja: maloprodajno
• Jamstveni rok prema dobavljačkom feedu: 36 mjeseci

ASUS TUF GAMING B650-PLUS pruža kvalitetnu osnovu za AM5 gaming ili radni računar s četiri DDR5 utora, tri M.2 diska, PCIe 5.0 SSD podrškom i 2,5G LAN vezom. Posebno odgovara korisnicima kojima je potrebna ATX ploča s brojnim USB priključcima, snažnim sistemom napajanja i prostorom za buduća proširenja, ali bez potrebe za integrisanim Wi-Fi povezivanjem.
