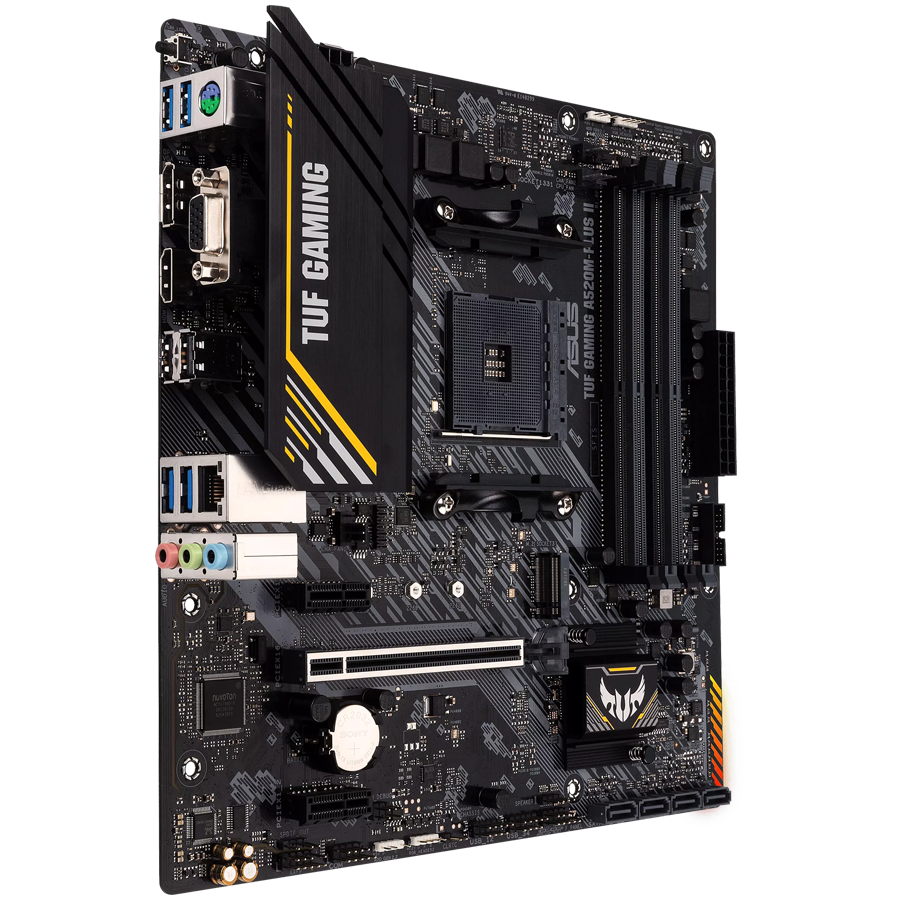

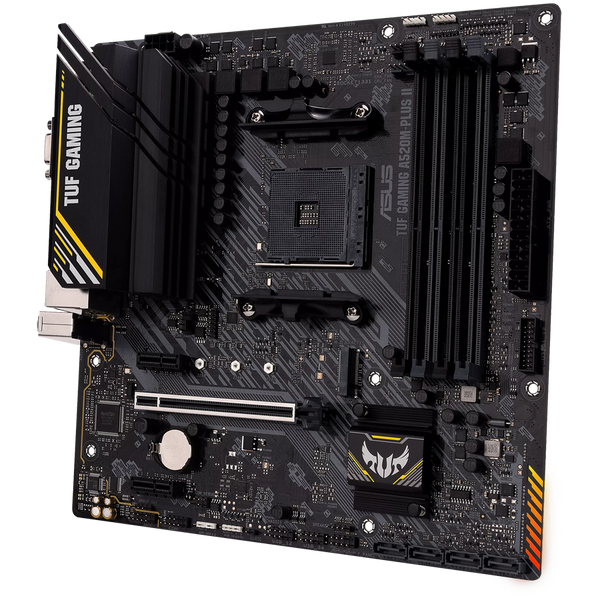

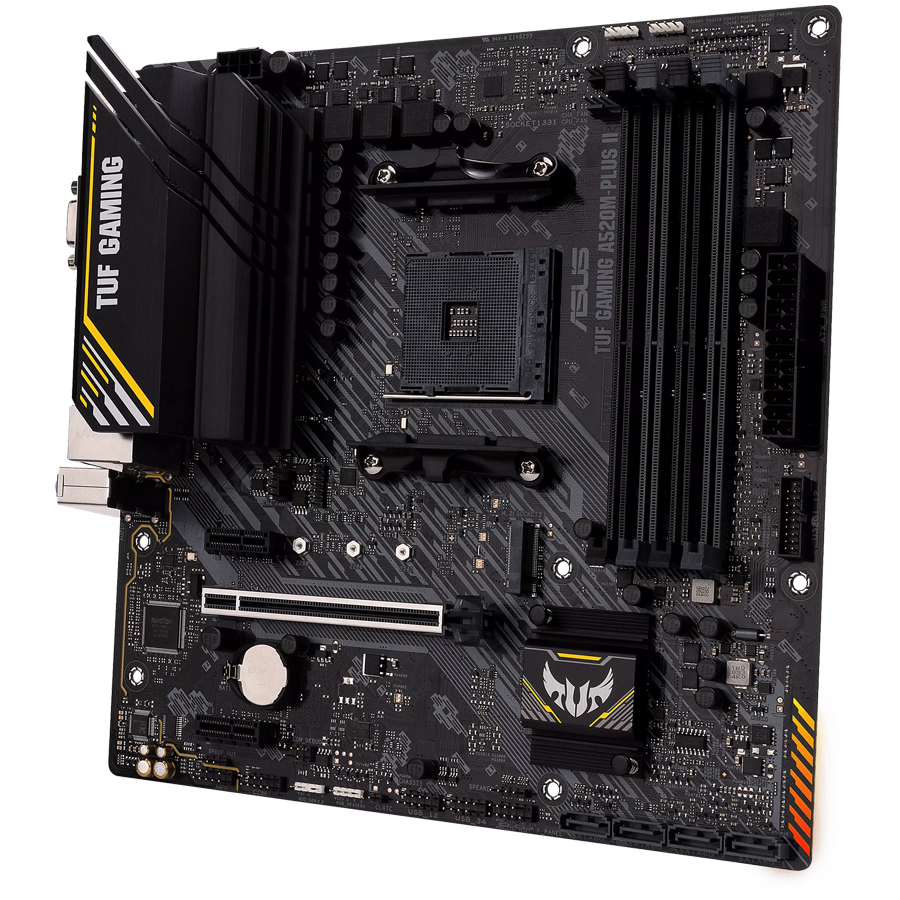

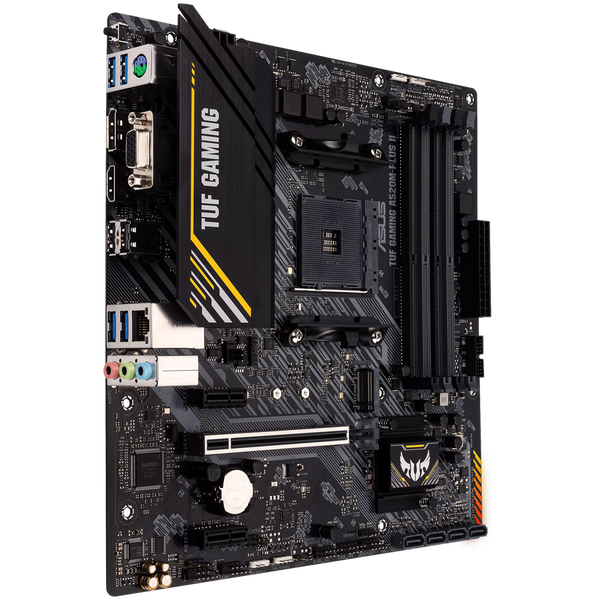

ASUS TUF GAMING A520M-PLUS II AM4 matična ploča

ASUS TUF GAMING A520M-PLUS II je micro-ATX matična ploča s AMD A520 čipsetom i Socket AM4 podnožjem. Namijenjena je sastavljanju pouzdanog gaming, kućnog ili poslovnog računara s kompatibilnim AMD Ryzen procesorom, DDR4 memorijom, PCIe 3.0 grafičkom karticom i M.2 SSD diskom.

Četiri memorijska utora podržavaju do 128 GB DDR4 memorije, dok su za pohranu dostupni jedan PCIe 3.0 x4/SATA M.2 priključak i četiri SATA 6 Gb/s porta. Ploča također donosi Realtek Gigabit Ethernet, HDMI, DisplayPort i VGA izlaze, BIOS FlashBack, ojačani SafeSlot Core+ te četiri RGB/ARGB priključka za kompatibilno osvjetljenje.

AMD A520 čipset i Socket AM4

ASUS TUF GAMING A520M-PLUS II koristi AMD Socket AM4 i podržava kompatibilne AMD Ryzen 5000, Ryzen 5000 G, Ryzen 4000 G, Ryzen 3000 i Ryzen 3000 G serije desktop procesora. Podrška za pojedinačni procesor zavisi od njegove tačne oznake i verzije BIOS-a instalirane na ploči.

Prije kupovine procesora preporučuje se provjeriti službenu ASUS CPU Support listu. Stariji primjerak ploče može zahtijevati nadogradnju BIOS-a prije korištenja procesora koji je predstavljen nakon njegove proizvodnje.

AMD A520 predstavlja ekonomičniju AM4 platformu i koristi PCIe 3.0 standard. Zbog toga je ova ploča prvenstveno namijenjena korisnicima kojima PCIe 4.0 nije potreban, ali žele četiri memorijska utora, M.2 pohranu, više videoizlaza i dodatne TUF zaštitne funkcije.

BIOS FlashBack bez ugrađenog procesora

Stražnje BIOS FlashBack dugme omogućava nadogradnju UEFI BIOS-a pomoću pravilno pripremljenog USB uređaja. Ažuriranje se može obaviti bez ulaska u postojeći BIOS ili operativni sistem, a prema ASUS-u nije potrebno imati ugrađen procesor ni memoriju.

Ova funkcija može biti naročito korisna kada BIOS instaliran na ploči ne podržava odabrani noviji Ryzen procesor. Potrebno je preuzeti odgovarajuću BIOS datoteku sa službene ASUS stranice, pravilno je preimenovati, kopirati na FAT32 USB uređaj i priključiti ga u označeni BIOS FlashBack USB port.

Ploča koristi 128 Mb UEFI AMI BIOS i podržava ASUS EZ Flash 3 te CrashFree BIOS 3. Clear CMOS header omogućava vraćanje postavki BIOS-a nakon nestabilnog podešavanja ili neuspjelog pokušaja optimizacije sistema.

TUF komponente i DIGI+ VRM

Napajanje matične ploče izvedeno je putem jednog 24-pinskog glavnog priključka i jednog 8-pinskog +12 V CPU priključka. ASUS DIGI+ VRM digitalno kontroliše isporuku energije procesoru, dok TUF zavojnice i kondenzatori doprinose stabilnosti i dugotrajnosti sistema.

Stack Cool 3+ koristi slojeve PCB-a s dvije unce bakra radi efikasnijeg odvođenja toplote od kritičnih komponenti. Veliki VRM hladnjak i zasebni hladnjak AMD A520 čipseta dodatno pomažu pri održavanju stabilnih radnih temperatura.

Za snažniji Ryzen procesor i duže opterećenje i dalje su važni kvalitetan procesorski hladnjak, odgovarajuće napajanje i pravilno organizovan protok zraka kroz kućište.

Četiri DDR4 utora i kapacitet do 128 GB

Četiri DDR4 DIMM utora podržavaju ukupno do 128 GB memorije u dual-channel načinu rada. Službena ASUS specifikacija navodi standardne brzine do DDR4-3200 i overclocking profile do DDR4-4866, zavisno od procesora i korištenog memorijskog kompleta.

Najveća ostvariva brzina zavisi od memorijskog kontrolera u procesoru, kapaciteta i organizacije modula, broja popunjenih utora, BIOS-a i stabilnosti konkretne konfiguracije. Za najbolje rezultate preporučuje se koristiti usklađen komplet od dva ili četiri modula koji se nalazi na ASUS Memory QVL listi.

Ploča podržava unbuffered DDR4 memoriju. Podrška za ECC način rada zavisi od ugrađenog procesora, pa ECC funkcionalnost treba provjeriti prema tačnom procesoru i memorijskom modulu prije sastavljanja sistema.

PCIe 3.0 utori za grafičku i dodatne kartice

Glavni ojačani utor radi kao PCIe 3.0 x16 uz podržani procesor. Namijenjen je ugradnji zasebne grafičke kartice, a može prihvatiti i drugu kompatibilnu PCIe karticu.

ASUS SafeSlot Core+ koristi metalno ojačanje i dodatno učvršćene tačke lemljenja radi bolje otpornosti na opterećenje koje stvaraju duže i teže grafičke kartice. Grafičke kartice koje podržavaju PCIe 4.0 ili PCIe 5.0 mogu biti kompatibilne, ali će veza raditi prema PCIe 3.0 mogućnostima ove ploče.

Dva dodatna PCIe 3.0 x1 utora mogu se koristiti za kompatibilnu zvučnu, mrežnu, USB, capture ili drugu karticu za proširenje. Prije ugradnje treba provjeriti hoće li velika grafička kartica fizički prekriti neki od dodatnih utora.

M.2 SSD i četiri SATA priključka

Jedan M.2 Key M priključak prihvata SSD diskove formata 2242, 2260 i 2280. Podržani su PCIe 3.0 x4 NVMe diskovi s teorijskom propusnošću do 32 Gb/s, kao i kompatibilni SATA M.2 diskovi.

Za 2,5-inčne SATA SSD diskove, 3,5-inčne hard diskove i druge kompatibilne uređaje dostupna su četiri SATA 6 Gb/s priključka. U standardnom pakovanju nalaze se dva SATA kabla i komplet vijaka za M.2 SSD.

ASUS RAIDXpert2 podržava RAID 0, RAID 1 i RAID 10 konfiguracije za odgovarajuće povezane diskove. RAID može povećati brzinu ili otpornost sistema na kvar pojedinog diska, ali ne predstavlja zamjenu za zasebnu sigurnosnu kopiju važnih podataka.

Realtek Gigabit Ethernet i TUF LANGuard

Integrisani Realtek mrežni kontroler omogućava žičnu Ethernet vezu brzinom do 1 Gb/s. Takva propusnost odgovara većini kućnih i poslovnih mreža, online igranju, streamingu i prijenosu datoteka.

ASUS TUF LANGuard koristi zaštitne komponente i tehnologiju spajanja signala radi veće otpornosti mrežnog priključka na elektrostatička pražnjenja i električne udare. Turbo LAN softver omogućava određivanje prioriteta mrežnog prometa za igre i druge odabrane aplikacije.

Ploča nema integrisani Wi-Fi ni Bluetooth. Bežično povezivanje može se naknadno dodati putem kompatibilnog USB ili PCIe x1 adaptera.

HDMI 2.1, DisplayPort 1.2 i VGA

Stražnji panel sadrži HDMI 2.1, DisplayPort 1.2 i analogni D-Sub VGA izlaz. HDMI podržava prikaz do 4K pri 60 Hz, dok stvarne mogućnosti i maksimalna rezolucija ostalih izlaza zavise od ugrađenog procesora i povezanog monitora.

Videoizlazi na matičnoj ploči funkcionišu samo kada ugrađeni procesor ima aktivno integrisano grafičko jezgro. Kod korištenja Ryzen procesora bez integrisane grafike potrebna je zasebna grafička kartica, a monitor se tada povezuje direktno na njene videoizlaze.

Dostupnost HDMI, DisplayPort i VGA priključka omogućava povezivanje različitih generacija monitora, što ovu ploču čini pogodnom i za nadogradnju računara uz zadržavanje postojećeg ekrana.

USB priključci za periferne uređaje

Na stražnjem panelu nalaze se četiri USB 3.2 Gen 1 Type-A priključka brzine do 5 Gb/s i dva USB 2.0 Type-A priključka. Tu su još kombinovani PS/2 priključak, RJ-45 mrežni port, tri analogna audio konektora i BIOS FlashBack dugme.

Interni USB 3.2 Gen 1 header podržava još dva prednja USB-A priključka do 5 Gb/s. Dva interna USB 2.0 headera omogućavaju povezivanje do četiri dodatna USB 2.0 porta na kompatibilnom kućištu ili internom uređaju.

Ploča nema stražnji USB-C priključak niti interni header za prednji USB-C. Korisnici kojima je USB-C neophodan mogu razmotriti kompatibilnu PCIe karticu ili zaseban USB adapter.

Realtek 7.1-kanalni HD Audio

Realtek ALC887 ili ALC897 HD Audio kodek, zavisno od proizvodne serije, podržava 7.1-kanalni surround zvuk i reprodukciju do 24-bit/192 kHz. Audio Shielding odvaja audio područje od drugih električnih signala na ploči, dok kvalitetni audio kondenzatori i odvojeni PCB slojevi pomažu pri smanjivanju smetnji.

Stražnji panel ima tri 3,5-milimetarska audio priključka. Za korištenje punog 7.1-kanalnog izlaza potreban je kompatibilan HD Audio modul na prednjem panelu kućišta, uz odgovarajuće povezivanje, upravljački program i podešavanje zvuka.

Fan Xpert 2+ i konektori za ventilatore

Ploča ima jedan 4-pinski CPU Fan header i dva 4-pinska priključka za ventilatore kućišta. Kompatibilni PWM i DC ventilatori mogu se automatski prepoznati i podešavati kroz UEFI BIOS ili ASUS Fan Xpert 2+.

Zaštitni sklop štiti priključke ventilatora od prekomjerne temperature i struje. Dostupni temperaturni izvori omogućavaju prilagođavanje brzine ventilatora opterećenju i temperaturi sistema.

Ovaj model nema zaseban službeno navedeni AIO Pump header. Prije povezivanja pumpe vodenog hlađenja treba provjeriti njene električne zahtjeve i uputstva proizvođača.

Aura Sync RGB i Addressable Gen 2

Za osvjetljenje su dostupna dva 3-pinska Addressable Gen 2 ARGB priključka i dva klasična 4-pinska Aura RGB headera. Kompatibilne ventilatore, LED trake i druge osvijetljene komponente moguće je uskladiti putem ASUS Aura Sync sistema.

ARGB i RGB priključci koriste različit napon i raspored kontakata. Prije povezivanja obavezno treba provjeriti vrstu uređaja jer priključivanje 5 V ARGB uređaja na 12 V RGB header može trajno oštetiti osvjetljenje.

TUF Protection i dodatni interni priključci

TUF Protection obuhvata DIGI+ VRM, ESD Guards, zaštitu od prenapona, TUF LANGuard, SafeSlot Core+ i stražnji I/O panel od nehrđajućeg čelika. Dostupna je i zaštita memorijskih utora od prekomjerne struje i kratkog spoja.

Interni konektori uključuju SPI TPM header za zaseban kompatibilni modul, S/PDIF izlazni header, COM port, front-panel audio, sistemski zvučnik i standardne konektore kućišta. TPM modul, S/PDIF modul i COM adapter ne navode se kao dio standardnog pakovanja.

Micro-ATX format

ASUS TUF GAMING A520M-PLUS II koristi micro-ATX format i ima dimenzije 24,4 × 24,4 cm. Može se ugraditi u kompatibilna micro-ATX i veća kućišta koja podržavaju ovaj format.

Prije sastavljanja treba provjeriti podršku kućišta za ploču pune micro-ATX širine, dužinu i debljinu grafičke kartice, visinu procesorskog hladnjaka, položaj ventilatora i raspoloživi prostor za diskove.

Ključne specifikacije

• Proizvođač: ASUS
• Model: TUF GAMING A520M-PLUS II
• Proizvođačka oznaka: 90MB17G0-M0EAY0
• EAN: 4711081154457
• Format: micro-ATX
• Dimenzije: 24,4 × 24,4 cm
• Procesorsko podnožje: AMD Socket AM4
• Čipset: AMD A520
• Podržane serije procesora: AMD Ryzen 5000, 5000 G, 4000 G, 3000 i 3000 G; prema CPU Support listi
• Glavno napajanje: 1 × 24-pinski priključak
• CPU napajanje: 1 × 8-pinski +12 V priključak
• Memorijski utori: 4 × DDR4 DIMM
• Maksimalni kapacitet memorije: 128 GB
• Standardna brzina memorije: do DDR4-3200
• Maksimalna navedena brzina: do DDR4-4866 OC
• Memorijska arhitektura: dual-channel
• Vrsta memorije: unbuffered DDR4
• ECC podrška: zavisi od ugrađenog procesora
• Glavni PCIe utor: 1 × PCIe 3.0 x16
• Dodatni PCIe utori: 2 × PCIe 3.0 x1
• Ojačanje grafičkog utora: ASUS SafeSlot Core+
• M.2: 1 × Key M, formati 2242/2260/2280
• M.2 standard: PCIe 3.0 x4 NVMe ili SATA
• SATA: 4 × SATA 6 Gb/s
• RAID: RAID 0, RAID 1 i RAID 10
• Žična mreža: Realtek Gigabit Ethernet
• Wi-Fi i Bluetooth: nisu integrisani
• Videoizlazi: DisplayPort 1.2, HDMI 2.1 i D-Sub VGA
• Maksimalni HDMI prikaz: 4K pri 60 Hz
• Stražnji USB: 4 × USB-A 5 Gb/s i 2 × USB 2.0
• Prednja USB podrška: 2 × USB-A 5 Gb/s i do 4 × USB 2.0
• USB-C: nije dostupan
• Audio: Realtek ALC887/ALC897, 7.1-kanalni HD Audio
• Maksimalna audio reprodukcija: do 24-bit/192 kHz
• Ventilatori: 1 × CPU i 2 × sistemski 4-pinski header
• RGB: 2 × 12 V Aura RGB header
• ARGB: 2 × 5 V Addressable Gen 2 header
• BIOS: 128 Mb UEFI AMI BIOS
• BIOS ažuriranje: stražnje BIOS FlashBack dugme
• TPM: SPI TPM header za zaseban kompatibilni modul
• Priloženi kablovi: 2 × SATA 6 Gb/s
• Dodatna oprema: I/O štit, M.2 vijci, TUF naljepnica, priručnik i TUF certifikacijska kartica
• Vrsta pakovanja: maloprodajno
• Jamstveni rok prema dobavljačkom feedu: 36 mjeseci

ASUS TUF GAMING A520M-PLUS II predstavlja dobro opremljenu AM4 osnovu za korisnike kojima su važni četiri DDR4 utora, M.2 SSD, tri videoizlaza, BIOS FlashBack, Gigabit Ethernet i mogućnost povezivanja RGB osvjetljenja. Najviše odgovara konfiguracijama kojima PCIe 4.0, integrisani Wi-Fi, Bluetooth i USB-C nisu neophodni.
