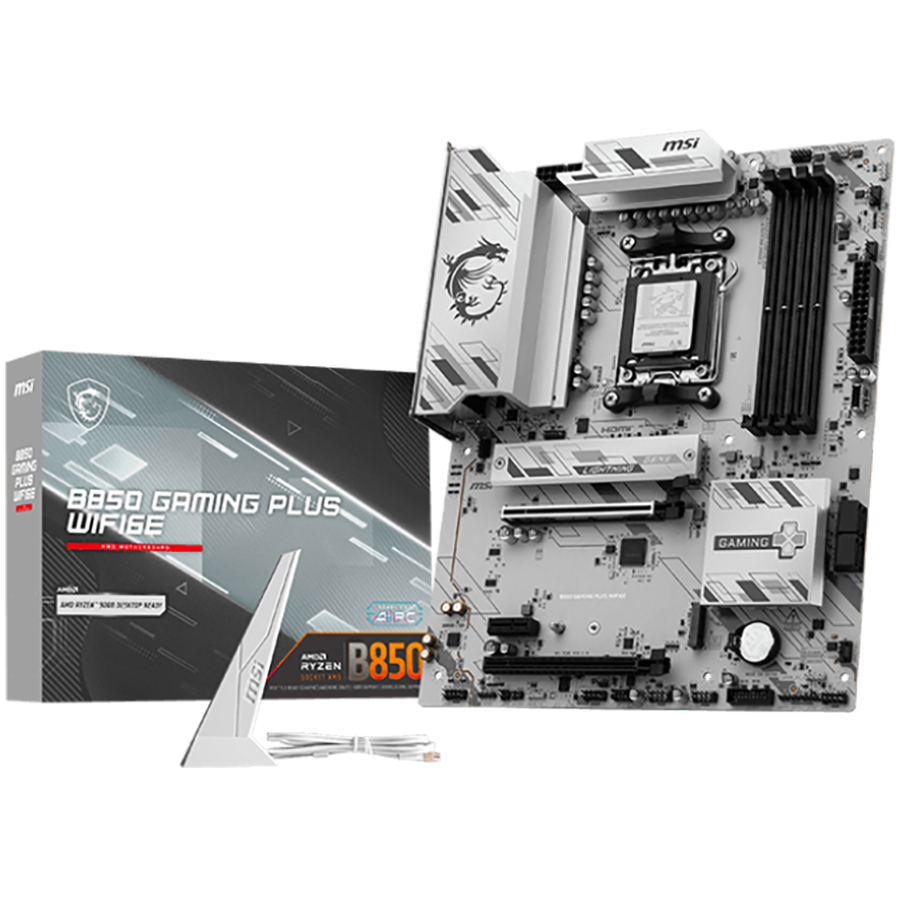

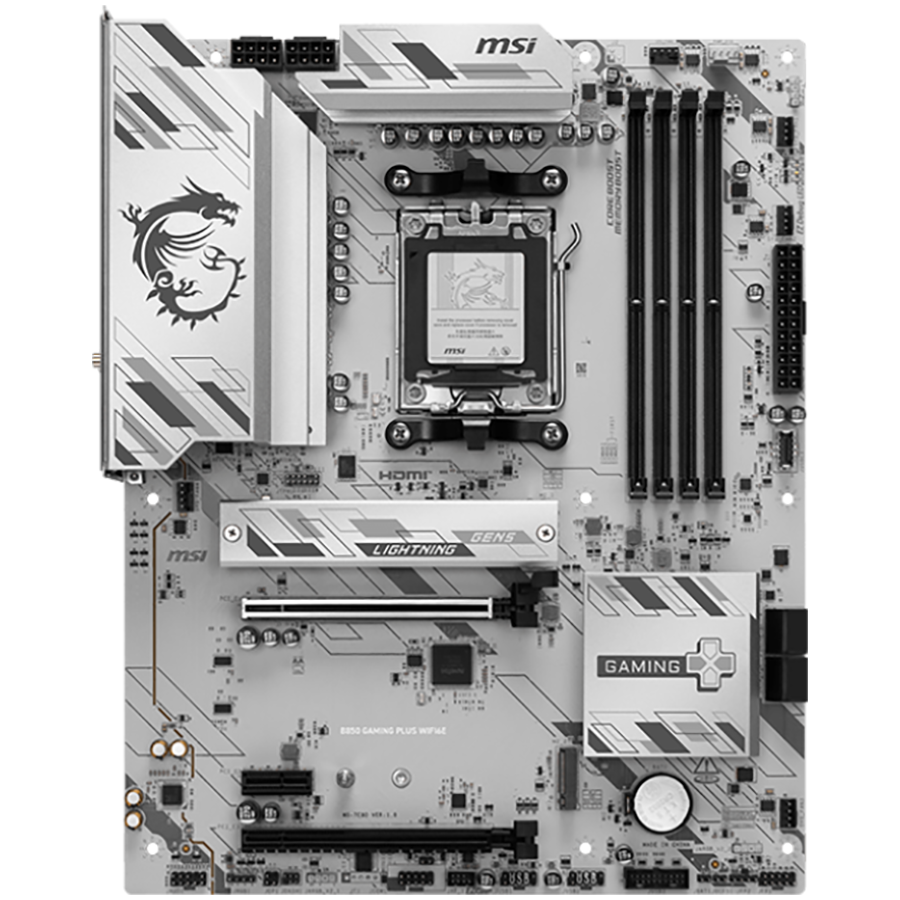

MSI B850 GAMING PLUS WIFI6E AM5 matična ploča

MSI B850 GAMING PLUS WIFI6E je ATX matična ploča za savremene AMD AM5 gaming i radne konfiguracije. Kombinuje AMD B850 čipset, podršku za Ryzen 9000, 8000 i 7000 seriju procesora, četiri DDR5 memorijska utora, dva M.2 priključka, Wi-Fi 6E i 2,5-gigabitnu žičnu mrežu.

Primarni M.2 priključak podržava PCIe 5.0 x4 SSD diskove, dok je glavni utor za grafičku karticu PCIe 4.0 x16. Ploča nudi DDR5 brzine do 8200+ MT/s putem overclocking postavki, prednji i stražnji USB-C, HDMI i DisplayPort izlaze, Flash BIOS Button te praktične MSI EZ DIY funkcije za jednostavnije sastavljanje i održavanje računara.

AMD B850 čipset i AM5 platforma

MSI B850 GAMING PLUS WIFI6E koristi AMD Socket AM5 i podržava AMD Ryzen 9000, Ryzen 8000 i Ryzen 7000 seriju desktop procesora. AM5 platforma omogućava sastavljanje savremenog računara s DDR5 memorijom i brzim PCIe NVMe diskovima.

Kompatibilnost konkretnog procesora može zavisiti od instalirane verzije BIOS-a. Prije ugradnje preporučuje se provjeriti MSI listu podržanih procesora i minimalnu potrebnu BIOS verziju. Stražnji Flash BIOS Button omogućava ažuriranje BIOS-a uz povezano napajanje i pravilno pripremljenu USB memoriju, bez obavezno instaliranog procesora i RAM-a.

Ploča ima 12+2+1 Duet Rail sistem napajanja, dva 8-pinska CPU priključka i Core Boost dizajn. Prošireni VRM hladnjaci, termalne podloge provodljivosti 7 W/mK te šestoslojni PCB s dvije unce bakra pomažu u odvođenju toplote i pouzdanom radu pod dužim opterećenjem.

Četiri DDR5 utora i kapacitet do 256 GB

Četiri DDR5 UDIMM utora podržavaju ukupno do 256 GB memorije u dual-channel načinu rada. Službena specifikacija navodi JEDEC brzine od 4800 do 5600 MT/s te overclocking brzine do 8200+ MT/s s odgovarajućim Ryzen 9000 procesorom i kompatibilnim memorijskim kompletom.

Podržani su AMD EXPO profili koji olakšavaju primjenu deklarisanih postavki kompatibilne memorije. Stvarna maksimalna brzina zavisi od procesora, njegovog memorijskog kontrolera, BIOS verzije, broja ugrađenih modula i njihove organizacije. Konfiguracija s jednim modulom po memorijskom kanalu obično omogućava više frekvencije od potpuno popunjena četiri utora.

Ploča podržava Non-ECC Unbuffered memoriju i CUDIMM module u načinu rada s isključenim ugrađenim clock driverom. Prije kupovine memorije preporučuje se provjeriti MSI listu testiranih modula, posebno ako se planiraju brzine znatno iznad standardnih JEDEC vrijednosti.

PCIe 4.0 utor za grafičku karticu

Glavni ojačani PCIe x16 utor povezan je s procesorom i podržava PCIe 4.0 x16 uz Ryzen 9000 i Ryzen 7000 procesore. Uz Ryzen 8700, 8600 i 8400 modele radi do x8, dok uz Ryzen 8500 i 8300 modele radi do x4. Prilikom odabira procesora zato treba uzeti u obzir i broj dostupnih PCIe linija.

MSI Steel Armor konstrukcija povećava mehaničku čvrstoću glavnog utora, dok EZ PCIe Clip II olakšava oslobađanje grafičke kartice u skučenom kućištu. Za veoma teške grafičke kartice i dalje je preporučljivo koristiti odgovarajući nosač.

Dostupni su još jedan fizički PCIe 4.0 x16 utor koji električno radi do x4 i jedan PCIe 3.0 x1 utor. Mogu se koristiti za kompatibilne mrežne, zvučne, capture, USB i druge kartice za proširenje.

PCIe 5.0 M.2 i PCIe 4.0 M.2 pohrana

Za NVMe SSD diskove dostupna su dva M.2 priključka. Primarni M.2_1 prihvata uređaje formata 2280 i 22110 te uz Ryzen 9000 ili 7000 procesor radi do PCIe 5.0 x4 brzine. Uz Ryzen 8000 seriju isti priključak radi do PCIe 4.0 x4.

Sekundarni M.2_2 prihvata uređaje formata 2260 i 2280. Radi do PCIe 4.0 x4 uz Ryzen 9000, 8700, 8600, 8400 i 7000 procesore, odnosno do PCIe 4.0 x2 uz Ryzen 8500 i 8300 modele.

M.2 Shield Frozr hladnjak pomaže pri odvođenju toplote s brzog SSD-a, dok EZ M.2 Clip II omogućava pričvršćivanje kompatibilnog diska bez klasičnog malog vijka. Pri kupovini SSD-a treba provjeriti njegove dimenzije i ograničenja vezana za vlastiti hladnjak.

Četiri SATA 6 Gb/s priključka namijenjena su 2,5-inčnim SSD diskovima, 3,5-inčnim tvrdim diskovima i drugim kompatibilnim SATA uređajima. Podržani su RAID 0, RAID 1 i RAID 10 za SATA uređaje te RAID 0 i RAID 1 za M.2 NVMe diskove.

Wi-Fi 6E, Bluetooth 5.3 i 2,5G LAN

Integrisana Wi-Fi 6E veza podržava opsege od 2,4, 5 i 6 GHz, kanale širine do 160 MHz, MU-MIMO i deklarisanu brzinu veze do 2,4 Gb/s. Korištenje opsega od 6 GHz zavisi od lokalnih propisa, operativnog sistema i kompatibilnog Wi-Fi 6E rutera.

Bluetooth 5.3 omogućava povezivanje kompatibilnih slušalica, kontrolera, tastatura, miševa i drugih bežičnih uređaja. U pakovanju se nalazi MSI EZ Wi-Fi antena koja se jednostavno priključuje na dva stražnja antenska konektora.

Za žičnu mrežu koristi se Realtek RTL8125D kontroler brzine do 2,5 Gb/s. Za ostvarivanje pune brzine potrebni su kompatibilan ruter ili mrežni preklopnik, odgovarajući mrežni kabl i uređaj na drugom kraju veze.

HDMI i DisplayPort videoizlazi

Stražnji panel sadrži HDMI 2.1 i DisplayPort 1.4 izlaze, oba s podrškom za prikaz do 4K pri 60 Hz. Mogu poslužiti za povezivanje monitora ili televizora kada ugrađeni procesor ima aktivnu integrisanu grafiku.

Videoizlazi matične ploče ne mogu prikazivati sliku uz procesor bez funkcionalnog integrisanog grafičkog jezgra. U takvoj konfiguraciji monitor se povezuje direktno na zasebnu grafičku karticu.

USB-C i brzi USB priključci

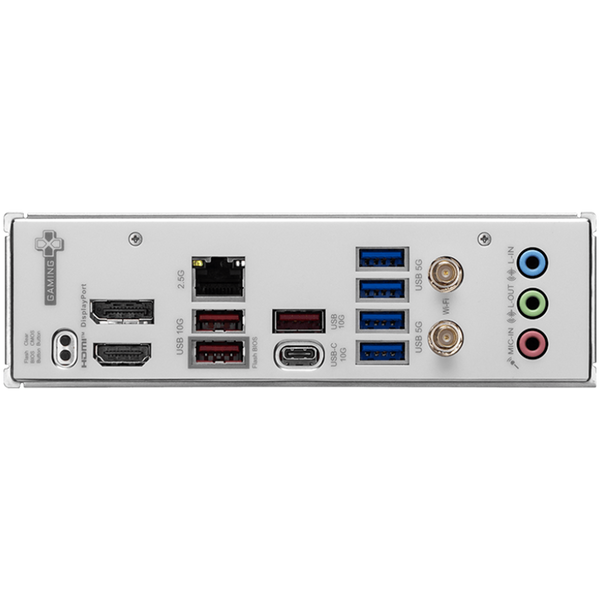

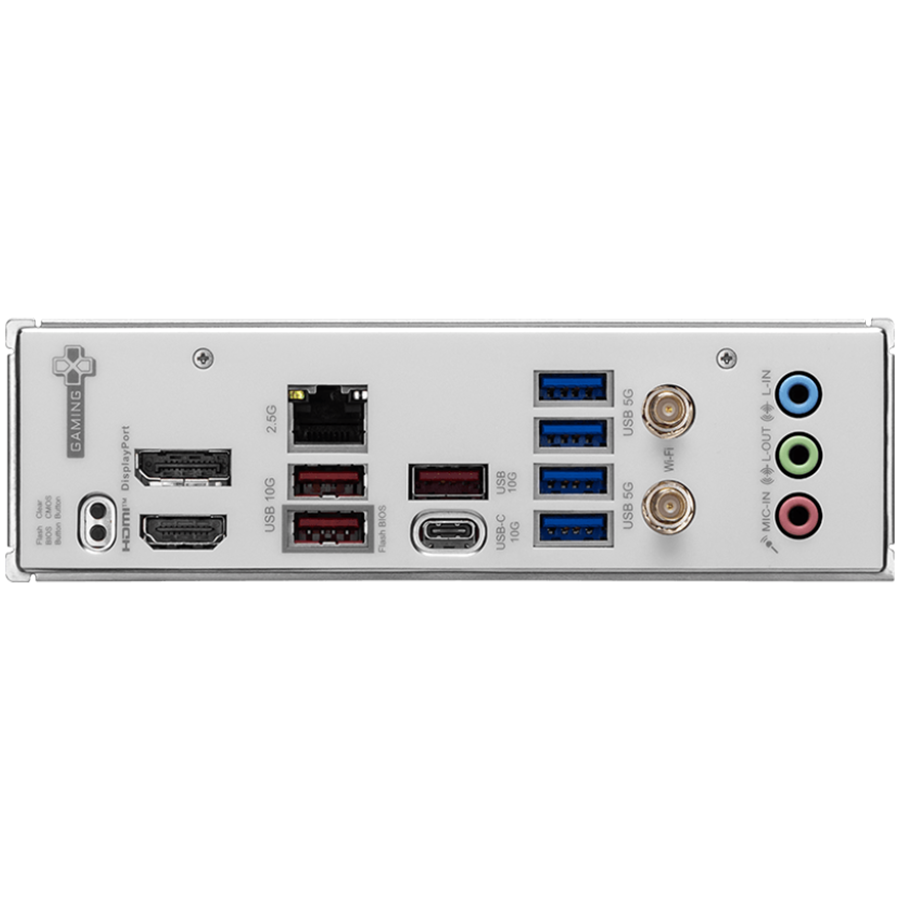

Na stražnjem panelu nalaze se tri USB Type-A priključka brzine do 10 Gb/s, jedan USB Type-C priključak brzine do 10 Gb/s i četiri USB Type-A priključka brzine do 5 Gb/s.

Interni konektori omogućavaju povezivanje prednjeg USB-C priključka brzine do 10 Gb/s, dva prednja USB Type-A priključka brzine do 5 Gb/s i četiri USB 2.0 priključka. Stvarno dostupni prednji priključci zavise od kućišta i njegovih kablova.

USB-C označava vrstu konektora i ne podrazumijeva automatski podršku za USB4, Thunderbolt, videoizlaz ili punjenje prijenosnog računara.

7.1-kanalni zvuk

Realtek ALC897 kodek pruža 7.1-kanalni High Definition Audio. Stražnji panel ima tri analogna 3,5-milimetarska audio priključka, a za određene višekanalne konfiguracije mogu se koristiti i audio priključci na prednjem panelu kućišta.

MSI Audio Boost dizajn odvaja osjetljivo audio područje od ostatka ploče radi smanjenja neželjenih električnih smetnji. Konačan kvalitet zvuka zavisi i od slušalica, zvučnika, pojačala i kvaliteta izvornog materijala.

Hlađenje, osvjetljenje i dijagnostika

Ploča ima jedan CPU fan konektor, jedan kombinovani konektor za pumpu ili sistemski ventilator te četiri priključka za ventilatore kućišta. To omogućava upravljanje većim brojem ventilatora bez obavezne kupovine zasebnog kontrolera, pod uslovom da se poštuju dopuštena električna opterećenja konektora.

Za osvjetljenje su dostupna tri 3-pinska 5 V adresabilna ARGB Gen 2 konektora i jedan 4-pinski 12 V RGB konektor. ARGB i RGB uređaji koriste različite napone i rasporede kontakata te se moraju priključivati isključivo na odgovarajuće konektore.

Četiri EZ Debug LED indikatora pomažu pri otkrivanju problema s procesorom, memorijom, grafičkim uređajem ili diskom za pokretanje sistema. Dodatna EZ Memory Detection LED lampica upozorava na problem s pravilnim prepoznavanjem memorijskog modula.

Na stražnjem panelu nalaze se Flash BIOS i Clear CMOS dugmad, dok unaprijed ugrađeni I/O štit olakšava pravilno postavljanje ploče u kućište.

ATX format

MSI B850 GAMING PLUS WIFI6E koristi puni ATX format i ima dimenzije 304,8 × 243,84 mm. Potrebno je odabrati kućište koje podržava ATX matične ploče te provjeriti prostor za grafičku karticu, CPU hladnjak, radijatore i ostale komponente.

Ploča službeno podržava Windows 11 u 64-bitnom izdanju. Upravljačke programe, BIOS i MSI softver preporučljivo je preuzeti sa službene stranice podrške za ovaj tačan model.

Ključne specifikacije

• Proizvođač: MSI
• Model: B850 GAMING PLUS WIFI6E
• Dobavljački SKU: B850 GAMING PLUS WIFI6E
• EAN: 4711377365321
• Format: ATX
• Dimenzije: 304,8 × 243,84 mm
• Procesorsko podnožje: AMD Socket AM5
• Čipset: AMD B850
• Podržani procesori: AMD Ryzen 9000, 8000 i 7000 serija
• Sistem napajanja: 12+2+1 Duet Rail Power System
• CPU napajanje: 2 × 8-pinski priključak
• PCB: 6 slojeva, 2 oz bakra
• Memorijski utori: 4 × DDR5 UDIMM
• Maksimalni kapacitet memorije: 256 GB
• JEDEC brzine: DDR5-4800 do DDR5-5600 MT/s
• Overclocking memorije: do DDR5-8200+ MT/s
• Memorijski način rada: Dual-channel
• AMD EXPO: podržan
• Glavni PCIe utor: PCIe 4.0 x16, broj linija zavisi od procesora
• Dodatni PCIe utori: 1 × PCIe 4.0 x4 i 1 × PCIe 3.0 x1
• Primarni M.2: PCIe 5.0 x4 ili PCIe 4.0 x4, formati 2280/22110
• Sekundarni M.2: do PCIe 4.0 x4, formati 2260/2280
• SATA: 4 × SATA 6 Gb/s
• RAID: RAID 0/1/10 za SATA i RAID 0/1 za NVMe
• Videoizlazi: HDMI 2.1 i DisplayPort 1.4
• Maksimalni prikaz: 4K pri 60 Hz
• Žična mreža: Realtek RTL8125D, do 2,5 Gb/s
• Bežična mreža: Wi-Fi 6E, 2,4/5/6 GHz, do 2,4 Gb/s
• Bluetooth: 5.3
• Audio: Realtek ALC897, 7.1-kanalni HD Audio
• Stražnji USB: 3 × USB-A 10 Gb/s, 1 × USB-C 10 Gb/s i 4 × USB-A 5 Gb/s
• Prednja USB podrška: 1 × USB-C 10 Gb/s, 2 × USB-A 5 Gb/s i 4 × USB 2.0
• Ventilatori: 1 × CPU, 1 × pumpa/sistemski i 4 × sistemski konektor
• RGB: 3 × 5 V ARGB Gen 2 i 1 × 12 V RGB
• Dijagnostika: 4 × EZ Debug LED i EZ Memory Detection LED
• Stražnja dugmad: Flash BIOS i Clear CMOS
• Podržani operativni sistem: Windows 11 64-bit
• Vrsta pakovanja: maloprodajno
• Jamstveni rok prema dobavljačkom feedu: 24 mjeseca

MSI B850 GAMING PLUS WIFI6E predstavlja dobro opremljenu osnovu za AM5 računar s DDR5 memorijom, brzom NVMe pohranom i savremenim mrežnim povezivanjem. PCIe 5.0 M.2, kapacitet memorije do 256 GB, Wi-Fi 6E, 2,5G LAN, brojni USB priključci i praktične EZ DIY funkcije čine je pogodnom za gaming, stvaranje sadržaja i zahtjevnu svakodnevnu upotrebu.
