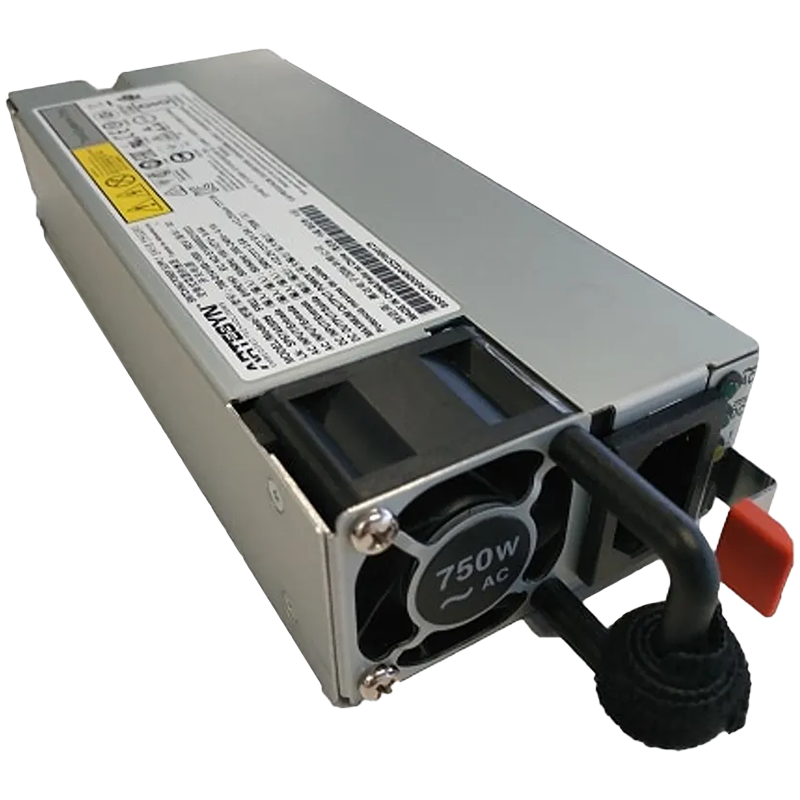

Lenovo ThinkSystem 750W Titanium PSU 4P57A75973

Lenovo ThinkSystem 750W Titanium Hot-Swap Gen2 napajanje v2

Lenovo ThinkSystem 4P57A75973 je originalni serverski modul napajanja snage 750 W, namijenjen odabranim Lenovo ThinkSystem V2 serverima. Hot-swap konstrukcija omogućava jednostavnu zamjenu modula, dok 80 PLUS Titanium certifikat označava vrlo visoku energetsku efikasnost pri različitim nivoima opterećenja.

Napajanje je predviđeno za električnu mrežu od 220–240 V AC i ne podržava rad na mreži od 110–120 V. Službeno je kompatibilno sa serverima ThinkSystem SR630 V2, SR650 V2, SR850 V2 i ST650 V2. Može se koristiti kao zamjena odgovarajućeg postojećeg modula ili kao drugi modul u podržanoj redundantnoj konfiguraciji.

• Nazivna izlazna snaga od 750 W
• 80 PLUS Titanium certifikat energetske efikasnosti
• Hot-swap Gen2 plug-in konstrukcija
• Namjenska izvedba za mrežu od 220–240 V AC
• Podrška za redundantnu konfiguraciju s dva identična modula
• Kompatibilnost sa SR630 V2, SR650 V2, SR850 V2 i ST650 V2 serverima
• IEC C14 ulaz za mrežni kabel sa IEC C13 konektorom
• LED indikatori ulaznog napajanja, izlaznog napajanja i greške
• Originalna Lenovo kataloška oznaka 4P57A75973

Stabilno napajanje serverskih komponenti

Izlazna snaga od 750 W prilagođena je podržanim konfiguracijama Lenovo ThinkSystem servera. Modul pretvara mrežnu električnu energiju u odgovarajuće napone potrebne procesorima, memoriji, diskovima, kontrolerima, mrežnim adapterima i drugim internim komponentama servera.

Odgovarajuća snaga napajanja zavisi od kompletne konfiguracije sistema. Broj i vrsta procesora, količina memorije, diskovi, PCIe kartice, grafički akceleratori i buduće nadogradnje mogu značajno utjecati na maksimalnu potrošnju. Prije ugradnje preporučuje se provjera konkretne konfiguracije pomoću Lenovo Capacity Plannera ili odgovarajućeg Lenovo konfiguratora.

80 PLUS Titanium energetska efikasnost

80 PLUS Titanium predstavlja najviši standardni nivo u sistemu 80 PLUS certifikacije. Visoka efikasnost znači da se veći dio energije iz električne mreže predaje serverskom sistemu, dok se manji dio gubi u obliku toplote.

To je posebno važno u serverskim okruženjima u kojima oprema radi neprekidno. Manji energetski gubici mogu smanjiti ukupnu potrošnju električne energije i količinu toplote koju ventilacija ili klimatizacija trebaju ukloniti iz serverske prostorije. Stvarna potrošnja i moguća ušteda zavise od opterećenja i konfiguracije servera.

Hot-swap konstrukcija za jednostavnije održavanje

Hot-swap izvedba omogućava umetanje i uklanjanje modula kroz odgovarajuće ležište servera. Kada su ugrađena dva kompatibilna i identična napajanja, a sistem ima aktivnu redundanciju, neispravan modul može se zamijeniti bez potpunog gašenja servera, pod uslovom da preostali modul može samostalno napajati trenutno opterećenje.

Hot-swap oznaka sama po sebi ne garantuje neprekidan rad ako je u server ugrađeno samo jedno napajanje. Prije uklanjanja potrebno je provjeriti status drugog modula, trenutno opterećenje i servisne upute za tačan model servera. Ugradnju i zamjenu treba obavljati osoba upoznata sa sigurnim održavanjem serverske opreme.

Redundantna konfiguracija s dva identična modula

Podržani ThinkSystem serveri prihvataju najviše dva odgovarajuća hot-swap modula napajanja. Dva napajanja mogu omogućiti redundantni rad, ali se ne smiju automatski posmatrati kao izvor od 1500 W. Da bi se održala redundancija nakon kvara jednog modula, aktivno opterećenje mora ostati unutar kapaciteta koji preostalo napajanje može sigurno preuzeti.

Lenovo za ove servere zahtijeva dva identična napajanja. Prije dodavanja drugog modula potrebno je provjeriti katalošku oznaku, snagu i generaciju već ugrađenog napajanja. Moduli različite snage, nivoa efikasnosti ili verzije ne trebaju se kombinovati bez izričite potvrde u dokumentaciji za konkretan server.

Kada serverska infrastruktura to omogućava, dva napajanja mogu se povezati na različite PDU jedinice ili odvojene izvore električne energije. Tako se povećava otpornost ne samo na kvar modula već i na prekid pojedinačnog napojnog voda.

Kompatibilnost sa četiri ThinkSystem V2 servera

Lenovo ServerProven za katalošku oznaku 4P57A75973 potvrđuje kompatibilnost sa sljedećim serverima:

• Lenovo ThinkSystem SR630 V2
• Lenovo ThinkSystem SR650 V2
• Lenovo ThinkSystem SR850 V2
• Lenovo ThinkSystem ST650 V2

Ovo nije standardno ATX napajanje i nije namijenjeno stolnim računarima ili proizvoljnim serverskim kućištima. Jednaka nazivna snaga nije dovoljna potvrda kompatibilnosti. Prije naručivanja treba provjeriti tačan model i machine type servera, vrstu postojećeg napajanja, raspoloživo hot-swap ležište i podržanu konfiguraciju.

Namjenska 230 V izvedba

Model 4P57A75973 namijenjen je radu na mreži od 220–240 V AC, 50/60 Hz. Za razliku od Lenovo Platinum varijanti koje u nazivu imaju oznaku 230V/115V, ovaj Titanium model ne podržava mrežu od 110–120 V.

Napajanje koristi IEC C14 ulaz, na koji se povezuje kabel sa IEC C13 konektorom. Mrežni kabel nije uključen uz ovu zasebnu Lenovo opciju i nabavlja se prema lokalnoj utičnici, PDU jedinici i zahtjevima serverske instalacije.

LED indikatori radnog stanja

Modul posjeduje LED indikatore za ulazno napajanje, izlazno napajanje i prijavu greške. Oni omogućavaju brzu provjeru da li je modul povezan na električnu mrežu, da li ispravno napaja server i postoji li kvar koji zahtijeva intervenciju.

Indikatori olakšavaju identifikaciju neispravnog modula u konfiguraciji s dva napajanja. Prije zamjene ipak treba provjeriti informacije u Lenovo XClarity sistemu i servisnoj dokumentaciji servera.

Tehničke specifikacije

• Brend: Lenovo
• Serija: ThinkSystem
• Puni naziv: ThinkSystem 750W 230V Titanium Hot-Swap Gen2 Power Supply v2
• Kataloška oznaka: 4P57A75973
• Feature code: BHS8
• Vrsta proizvoda: serverski modul napajanja
• Izvedba: hot-swap plug-in modul
• Generacija: Gen2, verzija v2
• Nazivna izlazna snaga: 750 W
• Ulazno napajanje: 220–240 V AC
• Nominalna frekvencija: 50/60 Hz
• Podrška za 110–120 V mrežu: ne
• Ulazni priključak na napajanju: IEC C14
• Potreban konektor mrežnog kabla: IEC C13
• Certifikat efikasnosti: 80 PLUS Titanium
• Maksimalan broj modula u podržanom serveru: 2
• Podrška za redundantni rad: da, zavisno od konfiguracije i opterećenja
• Zahtjev za redundantnu konfiguraciju: dva identična kompatibilna modula
• Kompatibilni serveri: ThinkSystem SR630 V2, SR650 V2, SR850 V2 i ST650 V2
• Statusna signalizacija: LED indikatori ulaza, izlaza i greške
• Zavisnost od operativnog sistema: ne
• Mrežni kabel: nije uključen
• Dobavljački garantni rok: 36 mjeseci
• Sadržaj pakovanja: 1× Lenovo ThinkSystem 750W hot-swap modul napajanja

Napomena: Prije kupovine provjerite tačan model i konfiguraciju servera, katalošku oznaku postojećeg napajanja, raspoloživo ležište i ukupne energetske zahtjeve sistema. Za redundantni rad potrebna su dva identična modula, a opterećenje mora ostati u granicama koje jedan modul može samostalno preuzeti. Mrežni kabel nabavlja se zasebno.
