Lenovo Broadcom 57504 4-port 10/25GbE SFP28 OCP

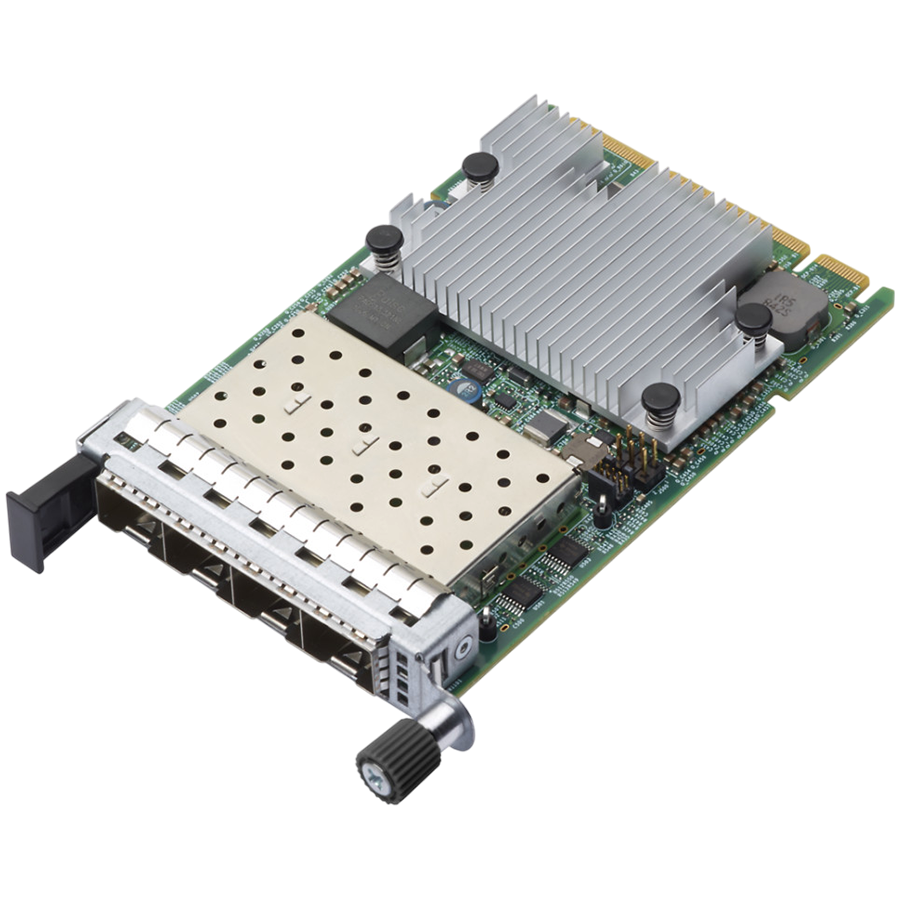

Lenovo ThinkSystem Broadcom 57504 – 4-portni 10/25GbE SFP28 OCP adapter

Lenovo ThinkSystem Broadcom 57504 je profesionalni serverski mrežni adapter s četiri SFP28 porta, od kojih svaki podržava brzine od 10 i 25 Gbps. Koristi OCP 3.0 format i namijenjen je kompatibilnim Lenovo ThinkSystem serverima u data centrima, virtuelizacijskim platformama, storage sistemima i drugim okruženjima s intenzivnim mrežnim saobraćajem.

Četiri 25GbE priključka pružaju zbirni fizički kapacitet do 100 Gbps, uz mogućnost odvajanja različitih vrsta saobraćaja i postavljanja redundantnih mrežnih veza. Broadcom BCM57504 kontroler i PCI Express 4.0 x16 host sučelje osiguravaju dovoljno propusnosti između adaptera i serverskog sistema.

Četiri SFP28 porta brzine 10 ili 25 Gbps

Svaki od četiri vanjska SFP28 priključka može raditi na brzini od 10 ili 25 Gbps. Adapter podržava istovremeno korištenje odgovarajućih 10GbE i 25GbE primopredajnika, što olakšava povezivanje s postojećom infrastrukturom i postepenu nadogradnju mreže.

SFP28 ležišta isporučuju se prazna. Za uspostavljanje veze potrebni su kompatibilni optički moduli, DAC kablovi ili aktivni optički kablovi. Potrebnu opremu treba odabrati prema brzini, vrsti switcha, udaljenosti i fizičkom mrežnom mediju.

Adapter ne navodi podršku za 1GbE, 2.5GbE ili 5GbE režime. Mrežni uređaj na drugom kraju veze mora podržavati 10 ili 25 Gbps.

Povezivanje s 100GbE infrastrukturom

Četiri porta mogu se povezati s odgovarajućim 100GbE switchom putem kompatibilnog breakout kabla koji jednu 100GbE vezu razdvaja na četiri 25GbE kanala. Time se omogućava efikasno korištenje portova na switchu i urednije povezivanje servera u data centru.

Breakout kabl i njegova konfiguracija moraju biti podržani na mrežnom switchu i usklađeni s adapterom. Adapter i dalje koristi četiri pojedinačne 25GbE veze, a ne jedan samostalni 100GbE port.

Broadcom BCM57504 i TruFlow tehnologija

Broadcom BCM57504 kontroler koristi treću generaciju TruFlow tehnologije za inteligentnu obradu mrežnih tokova. Dio mrežnih zadataka može se prebaciti sa serverskog procesora na sam adapter, čime se oslobađaju procesorski resursi za virtuelne mašine i poslovne aplikacije.

Takav pristup može povećati efikasnost virtualnog switcha i omogućiti veći broj aktivnih virtuelnih mašina na serveru. Stvarne prednosti zavise od operativnog sistema, hipervizora, upravljačkih programa i mrežne konfiguracije.

RoCE za storage, HPC i GPU klastere

Podrška za RoCE omogućava RDMA komunikaciju preko konvergentne Ethernet mreže. Kompatibilne aplikacije mogu direktnije razmjenjivati podatke između sistemske memorije različitih servera, uz manju latenciju i smanjeno opterećenje procesora.

Ova mogućnost posebno je korisna u storage sistemima, klasterima za obradu podataka, HPC okruženjima te AI i machine learning platformama s više međusobno povezanih serverskih ili GPU čvorova.

Podrška za moderne virtualne mreže

Adapter podržava mrežne tehnologije poput VXLAN, NVGRE i Geneve, koje se koriste za izgradnju overlay mreža u virtueliziranim data centrima. SDN i NFV podrška olakšavaju softversko upravljanje mrežnim funkcijama i raspoređivanje virtuelnih mrežnih servisa.

Data Center Bridging funkcije uključuju prioritetnu kontrolu protoka i Enhanced Transmission Selection. One pomažu pri pružanju pouzdanijeg prijenosa podataka osjetljivih na gubitak paketa i raspodjeli kapaciteta između različitih vrsta data-centar saobraćaja.

OCP 3.0 format s PCIe 4.0 x16 host vezom

Oznaka proizvoda 4XC7A80567 odnosi se na OCP 3.0 SFF izvedbu adaptera. Kartica se ugrađuje u odgovarajući OCP mrežni utor i nije standardna PCI Express add-in kartica, iako interno koristi PCI Express 4.0 x16 host sučelje za komunikaciju sa serverom.

OCP format omogućava nadogradnju mrežnog adaptera bez zauzimanja standardnih PCIe utora, koji tako ostaju slobodni za akceleratore, grafičke kartice, storage kontrolere i drugu opremu.

Prije kupovine obavezno treba provjeriti podržava li konkretni Lenovo ThinkSystem server ovaj dio i ima li odgovarajući OCP 3.0 utor. Kompatibilnost se ne treba određivati samo prema fizičkom izgledu priključka.

Ključne karakteristike

• Profesionalni 10/25GbE serverski mrežni adapter
• Četiri vanjska SFP28 priključka
• Brzine od 10 ili 25 Gbps po portu
• Zbirni fizički kapacitet do 100 Gbps
• Broadcom BCM57504 mrežni kontroler
• OCP 3.0 SFF format
• PCI Express 4.0 x16 host sučelje
• Broadcom TruFlow inteligentna obrada mrežnih tokova
• RoCE podrška za RDMA komunikaciju
• Podrška za VXLAN, NVGRE i Geneve
• Data Center Bridging funkcije
• Podrška za SDN i NFV okruženja
• Mogućnost veze prema 100GbE switchu putem 4:1 breakout kabla

Tehničke specifikacije

• Proizvođač: Lenovo
• Model: ThinkSystem Broadcom 57504 10/25GbE SFP28 4-Port OCP Ethernet Adapter
• Oznaka proizvoda: 4XC7A80567
• Tip uređaja: serverski mrežni adapter
• Format: OCP 3.0 SFF
• Host sučelje: PCI Express 4.0 x16
• Mrežni kontroler: Broadcom BCM57504
• Broj mrežnih portova: 4
• Vrsta portova: SFP28
• Podržane brzine: 10 Gbps i 25 Gbps
• Podržani mediji: kompatibilni primopredajnici, DAC i AOC kablovi
• Kompatibilnost: odabrani Lenovo ThinkSystem serveri s odgovarajućim OCP 3.0 utorom
• Sadržaj pakovanja: Broadcom 57504 OCP adapter i dokumentacija
• Garancija: 12 mjeseci
